BenannteKonstruktionsebene
| Werkzeugleiste | Menü |
|---|---|
|
|
Ansicht KEbene einstellen > Benannte KEbenen Titelzeile des Ansichtsfensters KEbene einstellen > Benannte KEbenen Fenster Panels > Benannte KEbenen |
Der Befehl BenannteKonstruktionsebene öffnet das Panel Benannte KEbenen zum Speichern oder Wiederherstellen von Konstruktionsebenen.
Vorgehen

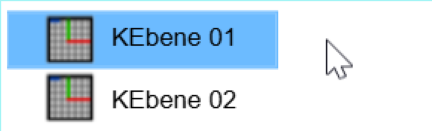

- Um das Symbol der Konstruktionsebene anzeigen zu lassen, klicken Sie auf den Namen einer Konstruktionsebene.
- Um eine Konstruktionsebene wiederherzustellen, klicken Sie im Reiter KEbenen doppelt auf einen Konstruktionsebenennamen.
Panel Benannte KEbenen
Toolbar
Speichern unter
Speichert die Konstruktionsebene im aktiven Ansichtsfenster als Benannte Konstruktionsebene.
Mehr unter: Namenskonventionen in Rhino
Wiederherstellen
Stellt eine Benannte KEbene im aktiven Ansichtsfenster wieder her.
- Oder doppelklicken Sie auf eine Benannte KEbene.
Löschen
Löscht die ausgewählten Benannten Konstruktionsebenen.
Importieren
Importiert Benannte KEbenen aus einer .3dm-Datei.
Aufwärts
Verschiebt das ausgewählte Element in der Liste nach oben.
Abwärts
Verschiebt das ausgewählte Element in der Liste nach unten.
-
Sie können auch Drag and Drop verwenden, um Elemente neu zu ordnen.
- Die Schaltflächen Nach oben und Nach unten sind nur bei benutzerdefinierter Reihenfolge verfügbar.
Rechtsklick-Kontextmenü
Sortieren nach
Namen Aufsteigend
Ordnet die Liste von A nach Z.
Namen Absteigend
Ordnet die Liste von Z nach A.
Durch Klicken auf die Kopfzeile der Name-Spalte wird die Sortierungsreihenfolge zwischen Aufsteigend und Absteigend hin und her geschaltet.
Benutzerdefinierte Reihenfolge
Ermöglicht das Sortieren der Liste unter Verwendung von Drag and Drop oder der Schaltflächen und auf der Werkzeugleiste.
Die benutzerdefinierte Reihenfolge kann beim Umschalten auf andere Sortiermethoden wieder abgerufen werden.
KEbene wiederherstellen
Stellt eine Benannte KEbene im aktiven Ansichtsfenster wieder her.
- Oder doppelklicken Sie auf eine Benannte KEbene.
Kopieren
Kopiert die ausgewählte Benannte Konstruktionsebene in die Windows Zwischenablage.
Benannte KEbene löschen
Löscht die ausgewählten Benannten Konstruktionsebenen.
Benannte KEbene umbenennen
Bearbeitet den Namen der ausgewählten Benannten Konstruktionsebene.
- Oder klicken Sie auf eine ausgewählte Benannte Konstruktionsebene.
Einfügen
Fügt die in der Windows-Zwischenablage gespeicherte Benannte Konstruktionsebene ein, um im aktuellen oder einem anderen Modell eine Kopie zu erstellen.
Benannte KEbenen importieren...
Importiert Benannte KEbenen aus einer .3dm-Datei.
Aktuelle KEbene als Benannte KEbene speichern...
Speichert die Konstruktionsebene im aktiven Ansichtsfenster als Benannte Konstruktionsebene.
Drag & Drop einer Benantnen KEbene...
-
in das Ansichtsfenster des aktuellen oder eines anderen Modells zum Wiederherstellen.
-
in das Panel Benannte KEbenen eines anderen Rhino-Fensters, um es in ein unterschiedliches Modell zu kopieren.
-
in das selbe Panel Benannte KEbenen mit Strg zum Erstellen einer Kopie.
-
zum Neuordnen der Elemente.
