FlächeExtrudieren

Werkzeugleiste Menü

Volumenkörper extrudieren
Volumenkörpererzeugung
Volumenkörperbearbeitung
Volumenkörper-Seitenleiste
Volumenkörper

Volumenkörper

Fläche extrudieren >

Fläche zu Begrenzung extrudieren>

Gerade

 Historie aktiviert

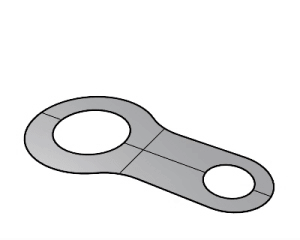

Mit dem Befehl FlächeExtrudieren wird ein Volumenkörper erzeugt, indem die Flächenkanten in einer geraden Linie extrudiert werden.

Vorgehen

  1. Wählen Sie eine Fläche aus.
  2. Definieren Sie einen Abstand.
  • Eine planare Fläche extrudiert standardmäßig vertikal zur Flächenebene. Wenn die Fläche nicht planar ist, wird sie standardmäßig in z-Richtung des aktiven KEbene extrudiert.

  • Die Richtung der Extrusionsvorschau im Ansichtsfenster definiert die positive Richtung für die Abstandseingabe.

Befehlszeilenoptionen

BasispunktDefinieren

Definiert einen Standort, der als erster Punkt bei der Auswahl von zwei Punkten dient, die den Extrusionsabstand definieren.

Richtung

Zwei Punkte definieren den Richtungswinkel.

Vorgehen bei der Option "Richtung"

  1. Wählen Sie einen Basispunkt aus.
  2. Wählen Sie einen zweiten Punkt, der den Richtungswinkel bestimmt.

BeideSeiten

Zeichnet das Objekt auf beide Seiten des Anfangspunktes, wobei das Objekt zweimal so lang erzeugt wird wie angegeben.


Die Option BeideSeiten bei Ausführung des Befehls Linie.

Volumenkörper

Wenn die Profilkurve geschlossen und planar ist, werden beide Enden des extrudierten Objekts mit planaren Flächen gefüllt und verbunden, um einen geschlossenen Flächenverband zu erzeugen.

EingabeLöschen
Ja

Löscht die Originalgeometrie.

Nein

Bewahrt die Originalgeometrie.

AnBegrenzung

Extrudiert das Objekt an eine Begrenzungsfläche.

Mehr unter

Kurven und Flächen extrudieren
