KurveExtrudieren
| Werkzeugleiste | Menü |
|---|---|
|
extrudieren
|
Volumenkörper Planare Kurve extrudieren > Gerade Fläche Kurve extrudieren > Gerade SubD Kurve extrudieren > Gerade |

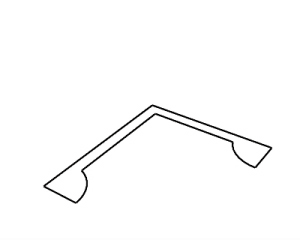

Mit dem Befehl KurveExtrudieren wird eine Fläche erzeugt, indem der Pfad einer Kurve in einer geraden Linie extrudiert wird.
Vorgehen
- Wählen Sie eine Kurve aus.
- Definieren Sie einen Abstand.
- Standardmäßig extrudiert eine planare Kurve vertikal zur Kurvenebene. Wenn die Kurve nicht planar ist, geschieht die Extrusion standardmäßig in z-Richtung der aktiven KEbene.
-
Die Richtung der Extrusionsvorschau im Ansichtsfenster definiert die positive Richtung für die Abstandseingabe.
- Ein Extrusionsobjekt wird nur dann erzeugt, wenn die Eingabekurve planar ist und die Extrusionsrichtung vertikal zur Kurvenebene verläuft. Andernfalls wird ein Flächenverband erzeugt. Wenn Sie grundsätzlich immer einen Flächenverband erzeugen möchten, können Sie die Option Wenn möglich Extrusionen verwenden.
Befehlszeilenoptionen
Ausgabe
Fläche
Zum Erzeugen eines Extrusions- oder Flächenobjekts.
SubD
Zum Erzeugen eines SubD-Objekts.
- Eine SubD-freundliche Kurve als Eingabe erzeugt ein besseres SubD-Objekt.
- Einige Optionen sind möglicherweise nicht verfügbar, wenn Ausgabe=SubD.
Richtung
Wählt zwei Punkte, um die Extrusionsrichtung zu definieren.
BeideSeiten
Extrudiert nach beiden Seiten der Eingabekurve.
Volumenkörper
Wenn die Profilkurve geschlossen und planar ist, werden beide Enden des extrudierten Objekts mit planaren Flächen gefüllt und verbunden, um einen geschlossenen Flächenverband zu erzeugen.
AnBegrenzung
Extrudiert das Objekt an eine Begrenzungsfläche.
EingabeLöschen
Geben Sie an, ob das Eingabeobjekt gelöscht wird.
EingabeLöschen=Nein unterstützt Historienaufnahme.
AnTangentenTeilen
Ja
Berührungspunkte auf der Eingabekurve werden als verbundene Kanten extrudiert.
Nein
Berührungspunkte auf der Eingabekurve werden als Flächenknicke extrudiert .
- Die Option AnTangentenTeilen ist nicht verfügbar wenn der Befehl ExtrusionenVerwenden auf Extrusion eingestellt ist, was standardmäßig der Fall ist.
BasispunktDefinieren
Definiert einen Standort, der als erster Punkt bei der Auswahl von zwei Punkten dient, die den Extrusionsabstand definieren.
KurveKürzen
Geben Sie KurveKürzen ein um den Teil einer Kurve als Eingabe auszuwählen.
