Detail

Werkzeugleiste	Menü
Entwurf Layout	Ansicht Layout > Detailansicht hinzufügen

Werkzeugleiste

Menü

Entwurf
Layout

Ansicht

Layout > Detailansicht hinzufügen

Mit dem Befehl Detail werden die Layout-Detailansichtsfenster verwaltet.

Detailansichtsfenster sind Modellierungsansichtsfenster, die auf ein Layout-Ansichtsfenster platziert werden können.

Ausgewählte Detailansichten können mit dem Befehl Kopieren kopiert werden.

Befehlszeilenoptionen

Hinzufügen

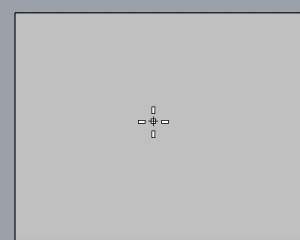

Es wird ein Rechteck gezeichnet, um eine Detailansicht hinzuzufügen.

Zentrum

Zeichnet das Rechteck von seinem Mittelpunkt aus.

Projektion

Definiert die Projektion für die Detailansicht. Sie kann Oben, Unten, Links, Rechts, Vorne, Hintenoder Perspektivesein.

Aktivieren

Sie können auch das Detail doppelklicken, um es zu aktivieren. Zur Deaktivierung doppelklicken Sie auf einen anderen Bereich auf dem Bildschirm.

Doppelklicken Sie im überlappenden Bereich von Detailansichten in die Nähe der Mitte einer Detailansicht, um sie zu aktivieren.

AusDetail

Fügt eine neue Detailansicht mit auf der relativen Position der ausgewählten Detailansicht basierenden Blickrichtung hinzu.

Projektion (ErsterWinkel/DritterWinkel)

Erstellt neue Detailansichten basierend auf den Regeln der Europäischen oder Amerikanischen Projektion.

Europäische Projektion

Amerikanische Projektion

Skalierung

Definiert den Abstand auf dem Layout auf einen Abstand im Modell.

Sperren

Sperrt Details, so dass die Ansicht weder geschwenkt noch gezoomt werden kann.

Entsperren

Entsperrt gesperrte Details.

SeiteAktivieren

Aktiviert/Deaktiviert die Detailansicht und lässt den Fokus zum Layout-Ansichtsfenster zurückkehren. Sie können auch auf einen beliebigen Bereich auf dem Bildschirm doppelklicken.

Eigenschaften der Detailansicht

Verwaltet Objekteigenschaften für die ausgewählten Details.

Optionen

Name

Der Titel des Ansichtsfensters der Detailansicht.

Ansichtsfenster sperren

Sperrt das Detail, so dass die Ansicht weder geschwenkt noch gezoomt werden kann.

Anzeigemodus

Wählen Sie einen Anzeigemodus für die ausgewählte Detailansicht aus.

Maßstabswert

Definiert den Skalierungsfaktor für die Detailskalierung.

___ <Einheiten> auf dem Layout

___ <Einheiten> im Modell

Bemaßungsabstand in Layouts

In Layout-Ansichtsfenstern werden Objekte in Detailansichten mit dem Modellbereichsabstand beschriftet.

In diesem Beispiel ist der blaue Kreis im Layout-Ansichtsfenster. Sein Radius ist als 10 Einheiten (Layoutbereichsabstand) angegeben. Der rote Kreis ist in einem Detailansichtsfenster. Sein Radius ist als 100 Einheiten (Modellbereichsabstand) angegeben, egal ob die Radiusbemaßung im Detail-Ansichtsfenster oder im Layout-Ansichtsfenster erstellt wurde.

Um Objekte über Detailansichtsfenster hinweg auszuwählen

Doppelklicken Sie auf ein Detailansichtsfenster, um es aktiv einzustellen.
Wählen Sie einige Objekte im Detail-Ansichtsfenster aus.
Halten Sie die Umschalttaste gedrückt und doppelklicken Sie auf ein anderes Detailansichtsfenster.
Das im ersten Detailansichtsfenster ausgewählte Objekt verbleibt in der Auswahl.

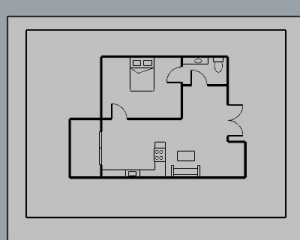

Um den Inhalt der Detailansicht zu drehen

Doppelklicken Sie auf die Detailansicht, um sie zu aktivieren.
Verwenden Sie den Befehl AnsichtDrehen, um den Inhalt der Ansicht zu drehen.

Um die Richtung der Ansicht beizubehalten, verwenden Sie den Befehl AnsichtNeigen oder halten Sie die Umschalttaste + Alt gedrückt und ziehen Sie mit der rechten Maustaste.

Um den Rahmen der Detailansicht zu drehen

Wählen Sie die Begrenzung der Detailansicht aus.
Verwenden Sie den Befehl Gumball oder Drehen command.

DetailAnsichtsfensterInModellAnsichtsfensterKopieren

Werkzeugleiste	Menü
Layout	Nicht auf den Menüs.

Werkzeugleiste

Menü

Layout

Nicht auf den Menüs.

Mit dem Befehl DetailAnsichtsfensterInModellAnsichtsfensterKopieren wird ein Detail in ein Modellansichtsfenster kopiert.

Schritte

Klicken Sie in das Detail zum Kopieren.

ModellAnsichtsfensterInDetailAnsichtsfensterKopieren

Werkzeugleiste	Menü
Layout	Nicht auf den Menüs.

Werkzeugleiste

Menü

Layout

Nicht auf den Menüs.

Mit dem Befehl ModellAnsichtsfensterInDetailAnsichtsfensterKopieren wird ein Modellansichtsfenster als Detailansichtsfenster in ein neues Layout kopiert oder verschoben.

Schritte

Klicken Sie zum Kopieren in das Ansichtsfenster.

Befehlszeilenoption
Überweisung	Kopieren Kopiert das ausgewählte Modellansichtsfenster auf ein neues Layout und behält das Modellansichtsfenster bei. Verschieben Kopiert das ausgewählte Modellansichtsfenster auf ein neues Layout und entfernt das Modellansichtsfenster.

Befehlszeilenoption

Überweisung
