Commandes de sélection

Des commandes de sélection dédiées vous permettent de sélectionner suivant les propriétés des objets.

Catégories de sélection

Tous les objets

Ordre d'action

Annotation

Blocs

Capturer

Cages

Points de contrôle

Courbes

Doublons

Historique

Inverser

Lasso

Calques et groupes

Lumières

Maillages

Type d'objet

Point

Polysurfaces

Propriétés

Surfaces

Bases de sélection d'un objet

Cliquer sur des objets simples

Cliquez sur un objet pour le sélectionner.

Cliquez en dehors de l'objet pour le désélectionner.

Objets par un rectangle de sélection

Voir aussi : SélFenêtre

Lorsque vous faites une sélection par fenêtre, les objets se trouvant complètement dans le rectangle sont sélectionnés.

Dessinez un rectangle de sélection de gauche à droite pour utiliser une sélection par fenêtre.

Objets par un rectangle de recoupement

Voir aussi : SélRecoupement

Lorsque vous faites une sélection par recoupement, tous les objets se trouvant à l'intérieur ou partiellement à l'intérieur du rectangle sont sélectionnés.

Dessinez un rectangle de sélection de droite à gauche pour effectuer une sélection par recoupement.

Remarque : Pour que la sélection soit toujours par fenêtre ou par recoupement, consultez les Options de la souris, Sélection

Ajouter et retirer des objets de la sélection

Pour ajouter

et

Appuyez sur la touche Maj tout en cliquant sur des objets ou en dessinant un rectangle de sélection par fenêtre ou par recoupement.

Pour supprimer

et

Appuyez sur la touche Ctrl tout en cliquant sur des objets ou en dessinant un rectangle de sélection par fenêtre ou par recoupement.

Menu de sélection

Si plusieurs objets sont empilés dans la zone du curseur et si Rhino n'arrive pas à déterminer lequel vous voulez sélectionner le menu de sélection apparaît.

Lorsque le menu de sélection s'ouvre, l'objet et son nom dans la liste sont mis en surbrillance.

Pour sélectionner un objet

Cliquez sur le nom de l'objet dans la liste du menu de sélection avec le bouton de gauche de la souris.

Ou

Cliquez avec le bouton de gauche sur le point de sélection original pour faire défiler la liste de noms.

Cliquez avec le bouton droit de la souris pour confirmer la sélection de l'objet dont le nom est souligné.

Ou

Utilisez la molette de la souris pour faire défiler la liste.

Cliquez avec le bouton droit de la souris pour confirmer la sélection de l'objet dont le nom est souligné.

Pour annuler le processus de sélection

Cliquez sur Aucun.

Cliquez en dehors des objets.

Cliquez sur un autre objet.

Remarque : Pour configurer le menu de sélection, voir : Options du Menu de sélection ou cliquez avec le bouton droit sur la barre de titre du menu de sélection.

Sélectionner des sous-parties d'objets

Pour de nombreuses commandes, vous pouvez sélectionner des parties d'objets, comme par exemple :

Des surfaces qui composent des polysurfaces

Des bords de surfaces

Points de contrôle

Des sommets, des faces, des frontières et des bords de maillage

Des objets dans un groupe

Pour sélectionner des parties d'objets

Ctrl+ Maj+ clic avec le bouton de gauche ou déplacement de la souris pour une sélection par fenêtre ou recoupement.

Pour annuler la sélection de parties d'objets

Ctrl + clic avec le bouton de gauche ou déplacement de la souris pour une sélection par fenêtre ou recoupement.

Sélection de parties d'objets avec des outils de capture

Les parties d'objets peuvent être sélectionnées en utilisant des outils de capture : SélFenêtre, SélRecoupement, Lasso, SélPinceau, SélCirculaire, SélFrontière, SélVolumeSphère et SélBoîte.

Pour sélectionner des parties en utilisant des outils de capture

Sélectionnez le groupe en utilisant l'outil de sélection décrit.

Maintenez les touches Ctrl et Maj enfoncées.

Cliquez sur un objet sélectionné pour annuler sa sélection.

Cliquez à nouveau dessus (tout en maintenant les touches Ctrl et Maj) pour accéder à la sélection de sous objets.

Le filtre de sélection restreint le mode de sélection (par fenêtre, recoupement, tout, etc.) à certains types d'objet.

Notes

Normalement, la boîte de dialogue affiche les options du filtre permanent. Appuyez sur Ctrl ou Maj pour afficher la boîte de dialogue des filtres de sélection unique.

Le filtre de sélection fonctionne lors de la présélection d'objets.

Le filtre de sélection fonctionne lors de la présélection de sous-parties d'objets en utilisant Ctrl+Maj+clic gauche.

Exemple : Pour sélectionner uniquement les points rouges

Activez le filtre Points.

Utilisez la commande SélCouleur pour sélectionner les objets rouges.

Seuls les points rouges sont sélectionnés.

Exemple : Pour sélectionner uniquement les courbes à l'intérieur d'une fenêtre.

Activez le filtre Courbes.

Sélectionnez les objets avec une fenêtre.

Seules les courbes à l'intérieur de la fenêtre sont sélectionnées.

Exemple : Pour sélectionner les courbes une fois

Activez le filtre Surfaces.

Placez la souris sur la boîte de dialogue Filtre de sélection, appuyez sur la touche Ctrl ou Maj.

Cliquez sur le bouton Courbes.

Sélectionnez des objets.

Seules les courbes seront sélectionnées et le filtre ne sera actif que le temps d'une sélection. Le filtre revient ensuite à son état précédent.

Pour désactiver tous les filtres sauf un

Cliquez avec le bouton de droite dans la case du filtre que vous voulez activer seul.

Pour rétablir l'ensemble de filtres définis auparavant

Cliquez à nouveau avec le bouton de droite dans la case du filtre seul.

Pour effacer ou restaurer tous les filtres

Cliquez avec le bouton droit sur le bouton Désactiver.

Options

Annotations

Restreint la sélection aux objets d'annotation : cotes, texte, points d'annotation, hachures.

Blocs

Restreint la sélection aux occurrences de bloc.

Points de contrôle

Restreint la sélection aux points de contrôle.

Courbes

Restreint la sélection aux courbes.

Lumières

Restreint la sélection aux lumières.

Maillages

Restreint la sélection aux maillages.

Nuages de points

Restreint la sélection aux nuages de points.

Points

Restreint la sélection aux points.

Polysurfaces

Restreint la sélection aux polysurfaces.

Surfaces

Restreint la sélection aux surfaces.

Autres

Désactiver

Commande FiltreSélection

Tous les objets

Commande Sélectionner

Sélectionner des objets.

Étapes

Cliquez sur un objet pour le sélectionner.

Commande ToutSélectionner

Sélectionne tous les objets.

RienSélectionner

Désélectionne tous les objets.

Remarque : RienSélectionner ne peut pas être utilisée au cours d'une autre commande pour effacer la présélection.

SélRecoupement

Effectue une sélection par recoupement.

Étapes

Dessinez un rectangle de sélection renfermant les objets ou les coupant.

SélFenêtre

Sélectionne des objets avec une fenêtre englobante.

Étapes

Dessinez un rectangle de sélection renfermant les objets.

Inverser

Annule la sélection en cours et sélectionne tous les objets qui ne l’étaient pas.

SélMauvaisObjets

Sélectionne tous les objets qui sont marqués comme mauvais lors d'une vérification.

Remarque : Effacez ou reconstruisez les objets sélectionnés avec cette commande.

SélVisible

Sélectionne toutes les surfaces ou tous les maillages qui se trouvent devant d'autres objets dans la fenêtre active avec une sélection par recoupement.

Étapes

Dessinez une fenêtre de sélection par recoupement.

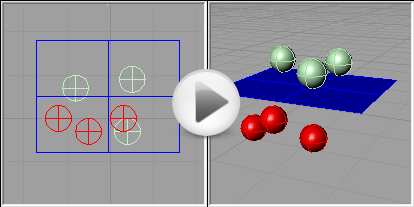

Sur la vidéo, la commande SélVisible dans la fenêtre Dessus sélectionne les sphères vertes et le plan.

SélPetit

Sélectionne tous les objets plus petits que la taille indiquée.

Sélectionner en capturant

Lasso

Sélectionne des objets en dessinant une forme irrégulière autour d'eux.

Le lasso utilise la couleur des lignes de repérage définie dans les Options de Couleur.

Notes

Les objets situés en dehors des limites de la fenêtre mais à l'intérieur des limites de l'objet de sélection peuvent être sélectionnés.

Il est possible de réaliser une panoramique dans la vue pendant la sélection afin de voir d'autres objets.

Utilisez la commande DissimulerPolygoneContrôle pour cacher les points de contrôle qui se trouvent derrière les objets.

SélFrontière

Sélectionne les objets à partir d'une frontière définie par une courbe fermée du modèle.

Options de la ligne de commande

Précis

Oui

La frontière de sélection est utilisée comme frontière.

Le test est réalisé en virgule flottante double précision dans l'espace de l'écran. Si une partie de l'objet se trouve en dehors de la frontière de sélection, même très peu, il ne sera pas inclus.

Non

Une image de masque de sélection est construite à partir de la frontière et les objets sont testés par rapport à ce masque.

La comparaison est réalisée en utilisant un masque de sélection, qui ajoute une zone floue d'un demi pixel de large en moyenne autour de la frontière de sélection. De cette façon, les objets qui semblent être inclus visuellement mais qui sont en fait situés en partie en dehors de la frontière, peuvent toujours être inclus.

SélPinceau

Sélectionne des objets en utilisant un pinceau.

Cliquez et faites glisser ou cliquez plusieurs fois pour dessiner un coup de pinceau. Par défaut, une sélection par recoupement est utilisée : les objets touchés par le coup de pinceau sont sélectionnés.

Options de la ligne de commande

Courbe

Sélectionnez une courbe dans le modèle pour définir le coup de pinceau.

SélPinceauPoints

Sélectionne des points et des points de contrôle avec un pinceau.

Options de la ligne de commande

Courbe

Sélectionnez une courbe dans le modèle pour définir le coup de pinceau.

SélCirculaire

Dessine un cercle pour sélectionner les objets.

Options de la ligne de commande

SélBoîte

Sélectionne les objets se trouvant à l'intérieur ou à l'extérieur d'un volume en forme de boîte ou les deux.

SélBoîte sélectionne des objets dont les échantillons de points se trouvent à l'intérieur, à l'extérieur ou traversent la boîte de sélection. Elle ne sélectionnera pas d'objet qui ne doit pas être pris en compte mais elle peut oublier certains objets si les échantillons de points ne correspondent pas avec la boîte de sélection.

Options de la ligne de commande

SélVolumeTuyau

Sélectionne les objets se trouvant à l'intérieur ou à l'extérieur d'un volume en forme de tuyau, ou les deux.

Options de la ligne de commande

SélVolumeSphère

Sélectionne les objets se trouvant à l'intérieur ou à l'extérieur d'un volume en forme de sphère, ou les deux.

Options de la ligne de commande

Objets d'annotation

SélCotes

Sélectionne toutes les cotes.

SélStyleCote

Sélectionne les cotes en fonction de leur style.

SélPointsAnnotation

Sélectionne tous les points d'annotation.

SélLignesRepère

Sélectionne toutes les lignes de repère.

SélTexte

Sélectionne tout le texte.

Points de contrôle

AjouterSuivantU

Ajoute à la sélection le point de contrôle suivant dans la direction u positive.

AjouterSuivantV

Ajoute à la sélection le point de contrôle suivant dans la direction v positive.

AjouterPrécU

Ajoute à la sélection le point de contrôle suivant dans la direction u négative.

AjouterPrécV

Ajoute à la sélection le point de contrôle suivant dans la direction v négative.

SuivantU

Sélectionne le point de contrôle suivant dans la direction u positive.

SuivantV

Sélectionne le point de contrôle suivant dans la direction v positive.

PrécU

Sélectionne le point de contrôle suivant dans la direction u négative.

PrécV

Sélectionne le point de contrôle suivant dans la direction v négative.

SélAdjacents

Sélectionne les points de contrôle adjacents.

SélU

Sélectionne tous les points de contrôle dans la direction u.

SélUV

Sélectionne tous les points de contrôle dans les directions u et v.

SélV

Sélectionne tous les points de contrôle dans la direction v.

Types d'objet

SélPlanDécoupe

Sélectionne tous les plans de découpe.

SélExtrusions

Sélectionne tous les objets créés en tant qu'extrusions légères.

SélHachures

Sélectionne les hachures.

SélLumières

Sélectionne toutes les lumières.

SélObjetsPlaquage

Sélectionne toutes les applications de placage de texture.

SélApplicationVueNommée

Sélectionne tous les objets d'application de vue nommée.

SélCadreImage

Sélectionne tous les objets créés avec la commande CadreImage.

Courbes

SélCourbes

Sélectionne toutes les courbes.

SélCourbesCourtes

Sélectionne toutes les courbes inférieures à une certaine longueur.

SélCourbesOuvertes

Sélectionne toutes les courbes ouvertes.

SélCourbesFermées

Sélectionne toutes les courbes fermées.

SélChaîne

Sélectionne des courbes ou des bords de surface qui se touchent bout-à-bout.

Options d'enchaînement des bords...

SélLignes

Sélectionne toutes les lignes et les courbes droites de degré plus élevé. Par exemple, une courbe droite de degré 3 possédant 4 points sera sélectionnée, mais une courbe de degré 3 avec 5 points, ou plus, ne sera pas sélectionnée.

SélPolylignes

Sélectionne toutes les polylignes.

Maillages

SélMaillagesFermés

Sélectionne tous les objets maillés fermés.

SélMaillages

Sélectionne tous les objets maillés.

SélPtsBordsMaillageLibres

Sélectionne les sommets des maillages polygonaux qui ne sont pas soudés.

Notes

Les sommets du maillage qui ne sont pas entièrement entourés de faces sont affichés.

Les maillages joints, tels que ceux créés avec la commande BoîteMaillée présentent des points de bords libres à la jointure des sous-maillages.

Pour éliminer les points des bords de maillage libres, déplacez-les pour qu'ils coïncident deux à deux, puis soudez-les pour créer un maillage simple ne pouvant pas être décomposé. Les bords qui apparaissaient pointus lors de l'ombrage sont maintenant arrondis, sauf si vous utilisez OmbragePlat.

SélMaillagesOuverts

Sélectionne tous les objets maillés ouverts.

Objets ponctuels

InverserPoints

Annule la sélection des points de contrôle et des points d'édition en cours et sélectionne tous les points de contrôle et points d'édition qui ne l’étaient pas.

SélPts

Sélectionne tous les objets ponctuels.

SélNuagesPts

Sélectionne tous les nuages de points.

Polysurfaces

SélPolysurfaces

Sélectionne toutes les polysurfaces.

SélPolysurfFermées

Sélectionne toutes les polysurfaces fermées.

SélPolysurfOuvertes

Sélectionne toutes les polysurfaces ouvertes.

SélNonManifold

Sélectionne toutes les polysurfaces non-manifold.

Surfaces

SélSurfaces

Sélectionne toutes les surfaces.

SélSurfFermées

Sélectionne toutes les surfaces fermées.

SélSurfOuvertes

Sélectionne toutes les surfaces ouvertes.

SélSurfLimitées

Sélectionne toutes les surfaces limitées.

SélSurfNonLimitées

Sélectionne toutes les surfaces non limitées.

Propriétés de l'objet

SélCouleur

Sélectionne tous les objets d’une même couleur. Les objets compris dans des occurrences de bloc ou dans des groupes ne sont pas sélectionnés.

Options

Couleur

Choisissiez une couleur dans la boîte de dialogue Sélectionner une couleur.

RVB

Définissez une couleur en utilisant des valeurs de rouge, de vert et de bleu.

SélIdentification

Sélectionne des objets en indiquant leur numéro d'identification

SélTypeLigne

Sélectionne les objets dont le type de ligne correspond à celui indiqué.

SélNomMatériau

Sélectionne les objets dont le matériau de rendu porte le même nom.

SélNom

Sélectionne des objets en utilisant leur nom.

Remarque : Les objets se trouvant sur des calques cachés ou verrouillés ne peuvent pas être sélectionnés avec SélNom.

SélCouleurRendu

Sélectionne des objets selon leur couleur de rendu (diffuse). Les objets compris dans des occurrences de bloc ne sont pas sélectionnés. Les objets compris dans des groupes sont sélectionnés.

Options

Couleur

Choisissiez une couleur dans la boîte de dialogue Sélectionner une couleur.

RVB

Définissez une couleur en utilisant des valeurs de rouge, de vert et de bleu.

Blocs, calques et groupes

SélOccurrencesBloc

Sélectionne toutes les occurrences de bloc.

SélOccurrencesBlocNommées

Sélectionne toutes les occurrences de bloc d'un certain nom.

SélGroupe

Sélectionner un groupe en indiquant son nom

SélCalque

Permet de sélectionner tous les objets se trouvant sur un calque. Utilisez le bouton Sélectionner pour sélectionner un objet sur le calque.

Remarque : Lorsque vous utilisez la version script -SélCalque, séparez les noms des sous-calques des noms des parents avec deux fois deux points (::) de cette façon : <CalqueParent>::<SousCalque>. Si le nom du calque contient des espaces, écrivez-le entre guillemets.

Option

Sélectionner

Permet de sélectionner un objet du modèle pour définir le calque.

SélNuméroCalque

Sélectionne des objets par le numéro de leur calque.

Le numéro du premier calque est zéro. Chaque calque possède un numéro assigné pour une session de Rhino. Les numéros peuvent changer quand le modèle est fermé et rouvert. Ce numéro n'a rien à voir avec l'ordre des calques dans la boîte de dialogue. Les calques supprimés conservent leur numéro.

Cages

SélCaptifs

Sélectionne les objets captifs définis avec la commande ModificationCage.

SélContrôles

Sélectionne les objets de contrôle de la cage définis avec la commande ModificationCage.

Objets avec historique

SélObjetsAvecHistorique

Sélectionne les objets ayant un historique.

SélEnfants

Sélectionne les objets enfants des objets sélectionnés.

SélParents

Sélectionne les objets parents des objets sélectionnés.

Ordre d'action

SélDerniers

Sélectionne les derniers objets modifiés, y compris les objets d'importation.

SélPréc

Sélectionne à nouveau le dernier ensemble sélectionné

Objets dupliqués

SélDup

Sélectionne les objets qui sont géométriquement identiques à un autre objet et qui sont visibles, quelles que soient les propriétés de l'objet.

SélDupTout

Sélectionne tous les objets visibles identiques au niveau de leur géométrie, y compris l'objet original.

Puisque cette commande sélectionne les copies et l'original, elle vous permet de trouver les objets qui ont été modifiés en comparant des versions avant et après du modèle.

Elle est différente de la commande SélDup qui ne sélectionne pas l'original.

Voir aussi
