MeshPatch

工具列 功能表

建立网格

不在功能表上。

MeshPatch 指令从曲线或点物件建立网格。

步骤

  1. 选取一些点或曲线。
  2. 选择闭合的内部曲线，用于在网格中创建孔洞，或按 Enter 键创建没有孔洞的网格。
    封闭的内侧边界曲线会被视为洞的边缘。

指令行选项

角度公差

用于建立逼近曲线的多重直线使用的公差，如果选取的只有多重直线，这个设定并没有作用。

起始曲面

使用一个与您正要建立的网格形状类似的参考曲面，这个曲面会影响建立的网格的形状。

隐藏的指令行选项

进入隐藏指令行选项

  • 在指令名称前面加上横线: -MeshPatch。

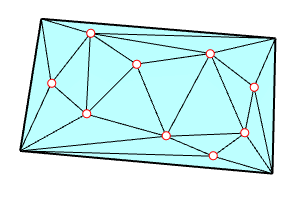

向后修剪

基础矩形网格被修剪至输入物件处。

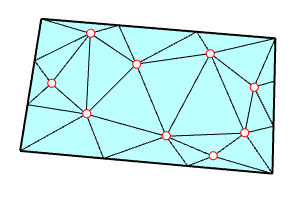

主要段数

在基础矩形网格的每一侧设置分段编号。

此选项仅当向后修剪=否时可见，当向后修剪=是时，分段编号始终为1。

请参考

FillMeshHole

填补网格上的一个洞。

FillMeshHoles

填补全部的网格洞

Mesh

从一个 NURBS 曲面或多重曲面建立网格。

Patch

使用曲面边缘、曲线和点作为输入约束，创建一个与输入几何体具有位置连续 (G0)、切线连续 (G1) 或曲率连续 (G2) 的曲面。

PatchSingleFace

使用单一的网格面填补网格上的一个洞。
