SubDMatch

도구모음	메뉴
9 버전의 새 기능 SubD 도구	SubD 편집 도구 > 일치

도구모음

메뉴

SubD

편집 도구 > 일치

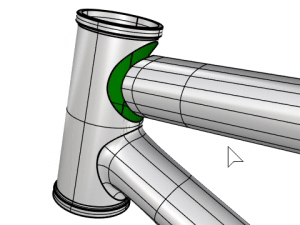

SubDMatch 명령은 SubD의 가장자리 체인을 SubD, 메쉬, 또는 서피스 개체의 커브나 가장자리로 이루어진 대상 체인에 매핑하여 SubD의 형태를 수정합니다.

최적의 결과를 얻으려면, 대상 경계는 SubD 친화적이고, SubD 가장자리 체인과 동일한 구조를 가져야 합니다. 그렇지 않을 경우, 일치가 근사적으로만 이루어집니다.
SubD 가장자리 체인은 열리거나 닫혀 있을 수 있습니다. 열린 상태에서는 첫 번째와 마지막 정점이 주름진 정점으로 태그 지정됩니다.

명령행 옵션

SubD 가장자리 체인의 정점이 대상 경계를 따라 어떻게 매핑되는지를 결정합니다.

매개변수 공간에서 균일한 거리를 기준으로 가장자리를 일치시킵니다.

지오메트리 공간에서 가장 가까운 점을 기준으로 가장자리를 일치시킵니다.

편집점을 기준으로 가장자리를 일치시킵니다.

매듭점 스팬을 기준으로 가장자리를 일치시킵니다.

두 가장자리 체인이 모두 SubD 친화적이고 동일한 스팬 수를 갖고 있을 때 이 옵션을 사용할 수 있습니다.

닫힌 경계에서 시작점(심)을 어떻게 선택하는지를 제어합니다.

이 옵션은 대상 경계가 닫혀 있을 때 사용할 수 있습니다.

SubD 가장자리 체인의 첫 번째 정점에 가장 가까운 위치에 심을 배치합니다.

SubD 가장자리 체인의 첫 번째 정점에 가장 가까운 매듭점에 심을 배치합니다.

대상 경계의 접선과 일치하도록 SubD 가장자리를 조정할지 여부를 지정합니다.

두 번째 제어점 행을 더 가깝게 (더 작은 값) 또는 더 멀리 (더 큰 값) 이동시켜, 접선 전환의 부드러운 정도를 조절합니다.

이 옵션은 접선_일치=예 설정일 때 사용 가능합니다.

접선 방향을 반대로 뒤집습니다.

이 옵션은 접선_일치=예 설정일 때 사용 가능합니다.
