Patch

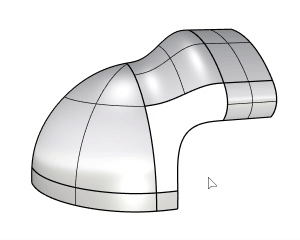

Patch 명령은 위치 연속성(G0), 접선 연속성(G1) 또는 곡률 연속성(G2)을 입력 지오메트리에 대해 만족하는 서피스를 만들기 위해 서피스 가장자리, 커브, 점을 입력 구속 조건으로 사용합니다.

패치 옵션

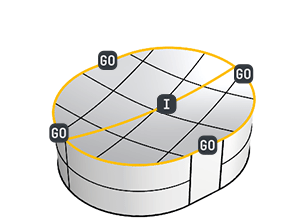

구속

이 단추를 클릭하여 서피스의 경계와 내부 형태를 정의하는 커브, 가장자리 또는 점을 선택합니다.

구속 제거

모든 선택된 구속 조건을 제거합니다.

• 녹색 체크 표시 위에 마우스를 두면 모든 구속 조건을 지우는 빨간색 X 표시가 나타납니다.

모두 설정 (G0/G1/G2)

패치 서피스의 모든 경계 가장자리에 같은 구속 레벨을 적용합니다.

또는, Shift 키를 누른 상태에서 경계 레이블을 마우스 왼쪽 또는 오른쪽 단추로 클릭해도 동일한 작업을 수행할 수 있습니다.

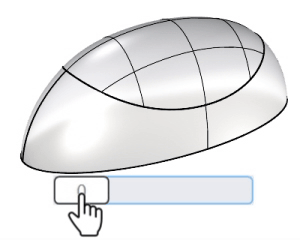

강성도

서피스 형태의 둥근 정도와 평평한 정도를 제어합니다. 값이 높을수록 더 평평한 형태가 만들어집니다.

• 슬라이더를 두 번 클릭하여 특정 숫자를 입력할 수 있습니다.

차수

서피스의 UV 차수를 3에서 5로 설정합니다.

도메인

도메인 옵션은 패치를 둘러싸는 트림 도메인을 서피스에 만드는 데 사용됩니다.

끝 트림

입력된 커브들을 바탕으로 닫힌 커브 외곽선을 만들려고 시도합니다. 이 작업이 가능한 경우, 외곽선을 구성하는 데 필요하지 않은 끝부분이 제거됩니다. 이 옵션을 활성화하면, 선택한 커브들의 끝점이 서로 완벽하게 맞닿아 있지 않아도 됩니다.

구체화

입력 가장자리나 커브에 서피스를 더 정밀하게 맞추기 위해 더 많은 UV 스팬을 사용합니다.

미리보기

서피스가 만들어지기 전에 상호 대화식 미리보기를 표시합니다. 옵션 변경으로 재계산이 발생하는 것을 방지하려면 이 기능을 끄시기 바랍니다.

UV 제어

UV 회전

서피스의 UV 방향을 최대 90도까지 회전합니다.

• 슬라이더를 두 번 클릭하여 특정 숫자를 입력할 수 있습니다.

U 스팬 / V 스팬

U 또는 V 방향을 따라 아이소커브의 초기 개수를 설정합니다.

• 구체화 설정을 켜면, 지정된 허용오차를 만족하도록 아이소커브 밀도가 조정됩니다.

시작 서피스

경계를 채우기 위해 끌어당길 기존 서피스를 선택합니다.

• 출력 서피스는 시작 서피스와 동일한 매개변수 구조를 가집니다.

• 시작 서피스를 사용하면 차수가 5보다 높은 서피스를 만들 수 있습니다.

허용오차

거리

위치 일치 정확도를 제어합니다.

각도

접선 일치 정확도를 제어합니다.

내부

내부 커브 또는 점과의 일치 정확도를 제어합니다.

구속 테스트 결과

이 레이블은 결과 서피스가 Int(내부), G0(위치), G1(접선), G2(곡률)에 대해 요청된 허용오차를 만족하는지를 서로 다른 색으로 표시합니다.
