GeometricTolerance
|
도구모음 |
메뉴 |
|---|---|
|
|
제도 기타 주석 > 기하 공차 |

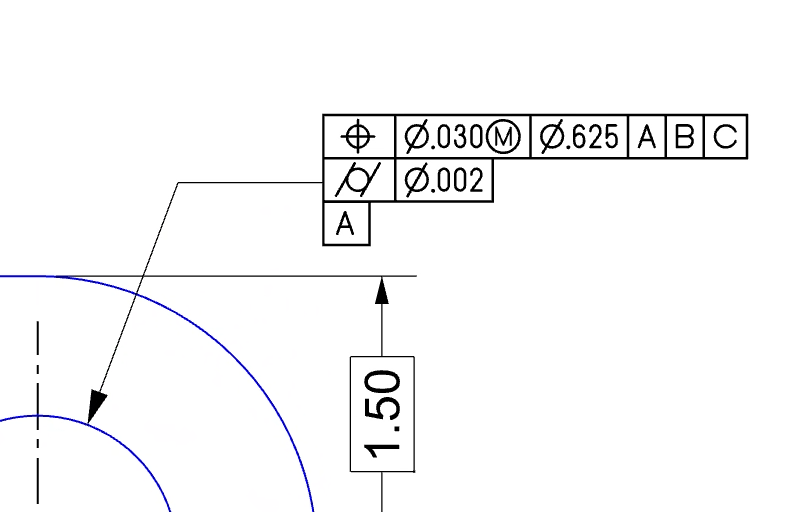

GeometricTolerance 명령은 기하 공차 피처 제어 프레임을 모델에서 주석 텍스트 개체로 만듭니다. 이 명령을 실행하면 기하학적 기호, 공차 값, 재료 조건 등을 포함한 기하 치수 공차(GD&T) 매개변수를 정의할 수 있는 대화상자가 열립니다. 기하 공차는 부품이 허용 가능한 범위 내에서 제조되고 올바르게 조립될 수 있도록 보장하는 데 매우 중요합니다.
과정
-
GeometricTolerance 명령을 실행합니다.
-
편집기의 필드를 필요에 따라 입력하고 확인을 클릭합니다.
-
피처 제어 프레임을 배치할 위치를 뷰포트에서 지정합니다.
-
피처 제어 프레임의 표시 형식을 제어하기 위해 모델에 “기하 공차” 주석 스타일이 추가됩니다. 이 스타일은 박스 문자 그리기, 박스 문자 정렬, 그리고 기하 공차의 올바른 표시에 필요한 형식화된 문자열을 생성할 수 있는 Peter Kanold의 특수 GD&T 글꼴을 사용합니다.
-
기존 피처 제어 프레임을 두 번 클릭하면 GeometricToleranceEdit 명령을 실행됩니다. 해당 텍스트 개체 속성에서도 내용을 직접 편집할 수 있습니다.
|
도구모음 |
메뉴 |
|---|---|
|
|
GeometricToleranceEdit 명령은 기존 기하 공차 피처 제어 프레임을 수정합니다.
-
기존 피처 제어 프레임을 두 번 클릭하면 이 명령이 실행됩니다.
