SubDMatch
|
ツールバー |
メニュー |
|---|---|
|
|
SubD 編集ツール > マッチング |

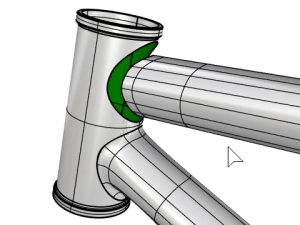

SubDMatchコマンドは、SubDのエッジチェーンをSubD、メッシュ、またはサーフェスオブジェクトのエッジや曲線のターゲットチェーンにマッピングすることで、SubDの形状を変更します。
操作手順
-
SubDエッジのチェーンを選択し、Enterを押します。
-
ターゲット境界を選択します。SubD、メッシュ、またはサーフェスオブジェクトのエッジや曲線のチェーンを指定できます。
-
最適な結果を得るには、ターゲット境界がSubDフレンドリで、変更対象のSubDのエッジチェーンと同じ編集点を持つ必要があります。そうでない場合、一致は近似的なものとなり、歪みが生じる可能性があります。
-
SubDのエッジチェーンは開いていても閉じていても構いません。開いている場合は、最初と最後の頂点はクリース頂点としてタグ付けされます。
コマンドラインオプション
位置マッチング
SubDのエッジチェーンの頂点を、ターゲット境界に沿ってどのように配置（マッピング）するかを決定します。
均等パラメータ
パラメータ空間において等距離でエッジをマッチングさせます。
一番近い点
ジオメトリ空間において最近接点でエッジをマッチングさせます。
編集点
編集点でエッジをマッチングさせます。
ノット
ノットスパンでエッジをマッチングさせます。
このオプションは、両方のエッジチェーンがSubDフレンドリで、スパンが同じ場合に使用できます。
シーム位置
閉じた境界で始点（シーム）どのように選択するのかをコントロールします。
このオプションは、ターゲット境界が閉じている場合に使用できます。
一番近い点
SubDのエッジチェーンの最初の頂点に最も近い位置にシームを配置します。
一番近いノット
SubDのエッジチェーンの最初の頂点に最も近いノットにシームを配置します。
接線マッチング
SubDのエッジを調整して、ターゲット境界の接線にマッチングするかどうかを指定します。
バルジ
2列目の制御点を近づける（値を小さくする）か、遠ざける（値を大きくする）ことで、接線のつながり具合の滑らかさを調整します。
このオプションは、接線マッチング=はいの場合に使用できます。
接線を反転
接線方向を反転します。
このオプションは、接線マッチング=はいの場合に使用できます。
