Overlap
|
Toolbar |
メニュー |
|---|---|
|
|

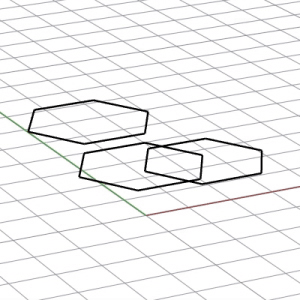

Overlapコマンドは、指定した距離以内にある重複した点や、完全または部分的に重なっている曲線を検出し、重複している不要なジオメトリを選択または削除します。
-
サーフェスやソリッドには対応していません。
-
オブジェクトは、現在のビューポートの作業平面への投影を使用して比較されます。そのため、意図した2D平面に合っている平行投影ビューを使用してください。また、3Dで重なっているジオメトリを確認する場合は、Perspectiveビューポートの使用を避けてください。
操作手順
-
重なりを検出する点または曲線を選択します。
-
重なりのオプションを設定します。
オプション
重なりの距離
ジオメトリが重なっていると判定される最大距離を設定します。
-
完全には重なっていないが、ほぼ重なっている状態のジオメトリの検出が行えない場合は、小さい値から始めて、徐々に距離を大きくしてください。
-
値が小さいほど、ジオメトリがより正確に一致している必要があります。値を大きくすると、より離れた位置にあるジオメトリも検出できますが、意図しないジオメトリまで検出される可能性があります。
モード
重なりを検出する際に、曲線全体を対象にするか、曲線のセグメントを対象にするかを指定します。
曲線全体
全長が重なっている曲線のみを検出します。曲線の全長が完全に重なっている場合にのみ、その曲線を重なっていると判定します。部分的な重なりを検出するには、セグメントモードを使用してください。
セグメント
完全な重なりがない曲線から、重なっている部分を検出します。
ロック
ロックされたオブジェクトを、重なりの比較対象としてどのように扱うかを設定します。
無視
ロックされたオブジェクトを比較対象から除外します。
併用
ロックされたオブジェクトを比較対象に含めます。
単独
ロックされたオブジェクトを比較に含めますが、選択したオブジェクト同士の重なりは除外します。
重なりを削除
重なりを選択するのではなく、削除します。
下のフィルタが一致するオブジェクトのみを比較
色
表示色が一致するオブジェクトのみを比較します。
印刷色
印刷色が一致するオブジェクトのみを比較します。
レイヤ
同じレイヤにあるオブジェクトのみを比較します。
線種
線種が一致するオブジェクトのみを比較します。
線種スケール
線種スケールが一致するオブジェクトのみを比較します。
印刷幅
印刷幅が一致するオブジェクトのみを比較します。
次もご覧ください。
SelDup
幾何学的に同一なオブジェクトを選択します。
