GeometricTolerance

Toolbar	メニュー
寸法 製図 V9の新機能	製図 その他の注釈 > 幾何公差

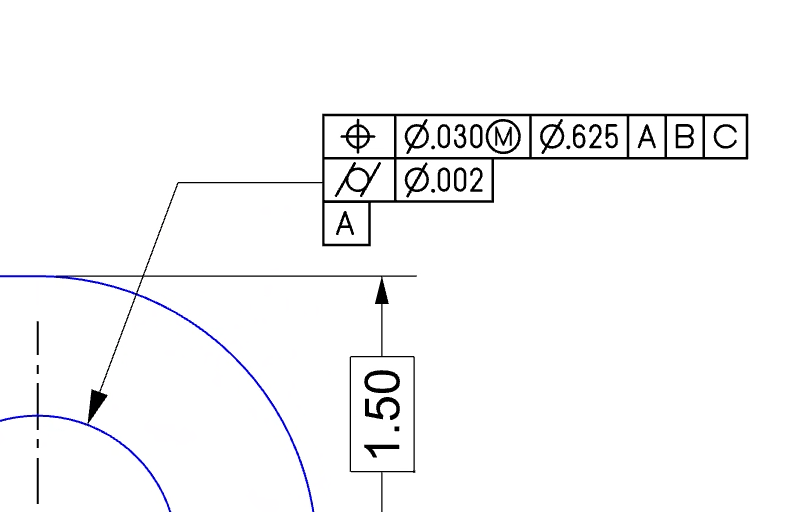

GeometricToleranceコマンドは、幾何公差の記入枠を、モデルの注釈テキストオブジェクトとして作成します。このコマンドは、幾何記号、公差値、材料条件など、GD&Tのパラメータを定義できるダイアログを開きます。幾何公差は、部品が許容範囲内で製造され、正しく組み立てられることを保証するために不可欠なものです。

• モデルに公差記入枠の表示方法を制御するための「幾何公差」という注釈スタイルが追加されます。このスタイルは、Peter Kanold氏による特別なGD&Tフォントを使用します。このフォントは、枠付き文字を描画したり、枠を整列したり、幾何公差を正しく表示するために必要な書式付き文字列を構築したりできます。

• 既存の公差記入枠をダブルクリックすると、GeometricToleranceEditコマンドが実行され、その内容を編集することができます。 内容の編集は、そのテキストオブジェクトのプロパティで直接編集することもできます。
