TrasformaSmorzato
|
Barra degli strumenti |
Menu |
|---|---|
|
|
Finestra Pannelli >TrasformaSmorzato Trasforma TrasformaSmorzato |

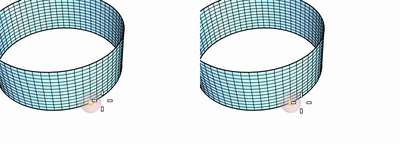

Il comando TrasformaSmorzato apre il pannello corrispondente che consente di modificare i grip di oggetti con vari tipi di decadimento in un intervallo specifico.
-
Sono supportati i sotto-oggetti mesh e SubD, i punti di controllo NURBS
o i punti di modifica e i punti gabbia. -
La trasformazione smorzata funziona con il trascinamento di trascinamento, gli strumenti di modifica del Gumball e i comandi di trasformazione come Sposta, Ruota e Scala.
Passi
-
Eseguire il comando TrasformaSmorzato.
-
Nel pannello Trasforma smorzato, selezionare Attivo.
-
Selezionare i grip di oggetti o sotto-oggetti supportati.
-
Regolare il raggio per definire l’intervallo di influenza.
-
Scegliere un tipo di forma per controllare l’effetto di decadimento.
-
Usare il Gumball, il trascinamento del mouse o i comandi di trasformazione per modificare la selezione.
Pannello Trasforma smorzato
Attivo
Attiva o disattiva la trasformazione smorzata.
Raggio
Imposta la dimensione dell’intervallo di influenza.
Imposta raggio da sfera
Definisce il raggio disegnando una sfera nella vista.
Azioni del cursore
-
Fare doppio clic con il cursore per inserire un numero.
-
Trascinare il cursore oltre l'estremità destra per aumentare l’intervallo.
-
Trascinare il cursore tenendo premuto il tasto Maiusc per attivare i numeri interi.
-
Quando vengono selezionati grip o sotto-oggetti supportati, Rhino mostra un indicatore per l’area interessata e i grip vengono mostrati come punti solidi.
-
Nelle modalità di visualizzazione ombreggiate, l’intensità dell’influenza vine mostrata con un colore a gradiente.
Misura distanza
Controlla i grip vicini rilevati.
Sferico
Utilizza il raggio dal grip selezionato.
Lungo oggetto
Amplia o riduce l’intervallo di influenza verso i grip dell’oggetto o i sotto-oggetti adiacenti.
-
Questa modalità attiva i cursori Conteggio U e Conteggio V nella sezione Superficie, che co0ntrollano l’intervallo di influenza dei punti di controllo della superficie.
Forma
Controlla come i grip vicini influenzano il raggio.
Morbido
L’intensità dell’influenza diminuisce lentamente vicino al centro e vicino al limite.
Lineare
L’intensità dell’influenza diminuisce in modo costante.
Arrotondato
L’intensità dell’influenza si attenua lentamente vicino al centro e più velocemente verso il limite.
Spigoli vivi
L’intensità dell’influenza diminuisce lentamente vicino al centro e vicino al limite.
Colore decadimento
Imposta il colore di visualizzazione usato per l’intensità di influenza, che può essere visualizzato come colore a gradiente sugli oggetti.
Superficie
Queste impostazioni sono disponibili solo per la modifica di superfici.
Conteggio U/V
Controlla il raggio di influenza separatamente nelle direzioni U e V quando l’opzione Misura distanza è impostata su Lungo oggetto.
Vincoli di contorno
Analizza se i punti di controllo vicino ai bordi di superficie vengono spostati per mantenere la continuità desiderata.
Le etichette vicino ai bordi mostrano i vincoli di continuità.
-
Fare clic con il tasto sinistro del mouse su un’etichetta per mostrare Nessuno (-), G0, G1 e G2. Fare clic con il tasto destro del mouse sull’etichetta per invertire la direzione del ciclo.
-
Fare clic con il tasto destro o sinistro del mouse tenendo premuto Maiusc per applicare lo stesso livello di continuità a tutte le etichette.
Nessuno (-)
Non vincola i punti di controllo lungo il limite della superficie.
G0
Blocca la prima riga dei punti di controllo lungo il limite.
G1
Blocca la seconda riga dei punti di controllo lungo il limite.
G2
Blocca la terza riga dei punti di controllo lungo il limite.
Consultare anche
ModificaSmorzatoCrv
Sposta l'area della curva circostante il punto selezionato in modo smorzato rispetto alla distanza dal punto.
ModificaSmorzatoSrf
Sposta l'area della superficie circostante il punto selezionato in modo smorzato rispetto alla distanza dal punto.
SpostaSmorzato
Sposta gli oggetti rispetto ad un centro, con caduta di intensità della deformazione.
