PremiStira
|
Barra degli strumenti |
Menu |
|---|---|
|
|
Solidi PremiStira |

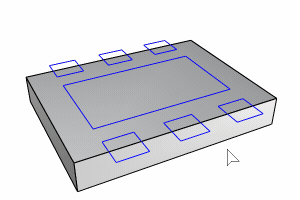

Il comando PremiStira estrude luna o più facce di una polisuperficie per aggiungere o rimuovere volumi su una polisuperficie in modo interattivo.
Passi
-
Selezionare uno o più facce sulla stessa polisuperficie e premere Invio.
-
Le curve che giacciono sulla superficie possono essere rilevate per trovare le parti.
-
Usare l'opzione Inverti per passare delle parti selezionate a quelle non selezionate e viceversa.
-
Fare clic su una parte per attivare/disattivare lo stato di selezione.
-
-
Spostare il mouse per decidere la direzione e la distanza di estrusione.
-
Il colore di anteprima cambio in rosso se l'operazione rimuove un volume dall'oggetto.
-
Quando viene inserita una distanza, la posizione del cursore del mouse corrisponde alla direzione positiva.
*Il comando scrivibile -PushPull utilizza sempre la normale alla superficie come direzione positiva.
-
Opzioni da linea di comando
Inverti
Inverte le parti selezionate e non selezionate.
L'opzione Inverti è disponibile solo quando la superficie selezionata presenta curve che giacciono su di essa e che dividono la superficie in tre o più parti.
Modalità
L'opzione Modalità è disponibile solo quando possiamo eseguire un'estensione, ovvero quando tutte le superfici circostanti sono planari.
Estrudi
Estrude la superficie selezionata senza estendere o accorciare le superfici circostanti.
Estendi
Estende o accorcia le superfici circostanti durante l'estrusione della superficie selezionata.
|
|
|
|

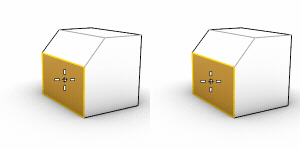

Estrudi
|
Estendi
|
L'handle Estrudi/Estendi del Gumball fornisce funzioni di modifica simili.
Commuta
Passa dalla modalità di estrusione a quella di estensione e viceversa.
Direzione
Definisce la direzione selezionando due punti o digitando due coordinate.
La direzione di default è la direzione alla normale della superficie selezionata.
ImpostaPuntoBase
Specifica un punto che funga da primo punto quando si selezionano due punti per impostare la distanza di estrusione.
Vertice
Questa opzione è disponibile solo quando vengono selezionate facce adiacenti. Controlla come vengono gestiti gli handle discontinui durante l’operazione del comando PremiStira.
SpigoliVivi
Riempie gli spigoli discontinui estendendo le parti da creare.
Arrotondato
Riempie lo spigolo discontinuo con un raccordo fillet.
Adattato
L'opzione è disponibile solo quando è selezionata una faccia non planare. Se l’opzione Adattato=Sì, l’operazione di PremiStira esegue l’offset dei punti di controllo della superficie di base nella distanza specifica e mantiene la superficie chiusa semplice così come la superficie di base.
