EstrudiSrf
| Barra strumenti | Menu |
|---|---|
|
Estrudi solido
|
Solidi Estrudi superficie > Estrudi superficie su limite> Lineare |
Storia di costruzione supportata

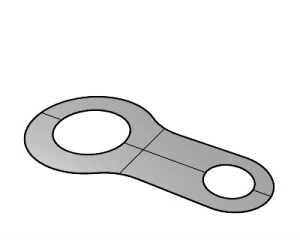

Il comando EstrudiSrf crea un solido guidando il percorso dei bordi di una superficie lungo una linea retta.
Passi
Selezionare una superficie.
Digitando "0" viene impostata la distanza di estrusione passando all’origine del pianoC attuale.
Per passare all’origine assoluta, digitare w0.
- Di default una superficie planare viene estrusa verticalmente su una superficie piana. Se la superficie non è planare, la direzione di estrusione di default è la direzione z del pianoC attivo.
La direzione dell'anteprima di estrusione nella vista definisce la direzione positiva per l'input di distanza.
Opzioni da linea di comando
Direzione
Due punti stabiliscono l'angolo di direzione.
Passaggi dell'opzione Direzione
- Specificare un punto base.
- Selezionare un secondo punto per stabilire l'angolo di direzione.
DueLati
Disegna l'oggetto su entrambi i lati del punto iniziale, creando un oggetto di lunghezza doppia rispetto a quando specificato.
Solido
Se la curva di profilo è chiusa e planare, entrambe le estremità dell'oggetto estruso vengono chiuse da superfici planari ed unite per generare una polisuperficie chiusa.
CancellaInput
Specifica se verrà eliminato l'oggetto di input.
EliminaInput=Non supporta la registrazione della storia di costruzione.
SuLimite
Estrude l'oggetto verso una superficie limite.
SuddividiSuTangenti
Controlla se i punti tangente sul contorno della superficie di input vengono estrusi come bordi uniti o come punti di interruzione superficie sulle superfici laterali.
ImpostaPuntoBase
Specificare un punto che funga da primo punto quando si selezionano due punti per impostare la distanza di estrusione.
