Loft
| Barra strumenti | Menu |
|---|---|
|
|
Superfici Loft |
Storia di costruzione supportata
Suddivisione pieghe supportata
Il comando Loft crea una superficie facendola passare per le curve di profilo selezionate, le quali ne definiscono la forma.
Passi
- Selezionare le curve nell'ordine in cui la superficie dovrà attraversarle.
- Selezionare le curve aperte in prossimità delle estremità rivolte verso lo stesso lato. Nel caso di curve chiuse, regolare i punti di giunzione opportunamente.
Fai doppio clic su una curva o su un segmento di bordo per selezionare come unico input i segmenti collegati con continuità di tangenza o di curvatura.
Guida all’uso - Creare superfici da curve
Opzioni di regolazione punto di giunzione (solo curve chiuse)
CambiaVerso
Inverte la direzione della curva.
Automatico
Tenta di allineare le giunzioni e le direzioni senza intervento.
Naturale
Riporta i punti di giunzione allo stato in cui si trovavano all'inizio del comando.
SnapANodi
Sì
I punti di giunzione si trovano sempre sui nodi. È possibile spostarli tra i nodi.
No
I punti di giunzione possono mantenere i nodi. È possibile spostarli senza limitazioni.
Per regolare le cuciture
Selezionare ciascun punto di giunzione e spostarlo lungo la curva per allineare tutte le cuciture della curva.
Usare l'opzione CambiaVerso per fare in modo che tutte le frecce di giunzione puntino verso lo stesso lato.
Premere Invio per continuare.
Opzioni da linea di comando
Punto
Consente di scegliere una posizione per l'inizio o la fine del loft in un determinato punto. Il loft viene rastremato sul punto selezionato.
Non è necessario nessun oggetto punto, ma è consigliabile che ci siano alcune geometrie di riferimento sul posto che aiutino alla selezione della posizione del punto.
Passaggi dell'opzione Punto
- All'inizio o alla fine del loft, cliccare sull'opzione Punto.
- Specificare un punto per l'inizio o la fine.
Catena
Seleziona curve o segmenti di bordo collegati con la continuità specificata.
ContinuitàCatena
Controlla il livello di continuità richiesto tra i segmenti da selezionare.
Suggerimento: È possibile fare doppio clic o fare doppio clic tenendo premuto Ctrl (Cmd) su una curva per selezionare o deselezionare tutte le curve connesse con continuità di tangenza.
Direzione
Avanti
Seleziona le curve nella direzione positiva della curva.
Indietro
Seleziona le curve nella direzione negativa della curva.
Entrambi
Seleziona le curve sia nella direzione positiva che in quella negativa della curva.
TolleranzaInterruzione
Se l'interruzione tra due bordi/curve è minore di questo valore, la selezione per concatenamento ignora l'interruzione e seleziona il segmento successivo.
TolleranzaAngolare
Quando la Continuità è impostata su Tangenza, se l'angolo tra due bordi/curve è minore di questo valore, la selezione per concatenamento considera i criteri di continuità soddisfatti e seleziona il segmento successivo.
AnnullaOperazione
Annulla l'ultima selezione del segmento.
Successivo
Seleziona il segmento successivo.
Tutto
Seleziona tutti i segmenti.
Opzioni per il loft
Stile
Determina la matrice dei nodi e dei punti di controllo della superficie.
Quando alcuni degli estremi (ma non tutti) delle forme loft si toccano, il tipo di loft può essere solo Sezioni lineari per evitare la presenza di cicli autointersecanti nelle superfici risultanti.
Adattato
I punti di controllo della superficie vengono creati nelle stesse posizioni dei punti di controllo dell'originale. Si tratta di una buona opzione nel caso in cui l'editing dei punti di controllo avvenga in un secondo momento.
Normale
La superficie presenta un valore medio di scorrimento tra una curva e l'altra. Si tratta di una buona scelta nel caso in cui le curve procedano lungo un percorso relativamente diritto o se esiste molto spazio tra una curva e l'altra.
Sezioni lineari
Crea una superficie rigata. Le sezioni tra le curve sono lineari.
Rigoroso
La superficie segue strettamente l'originale. Si tratta di una buona scelta nel caso in cui le curve fornite come input seguano delle linee angolate.
Uniforme
Rende uniformi i vettori dei nodi dell'oggetto.
Loft chiuso
Crea una superficie chiusa, facendo in modo che la superficie prosegua oltre l'ultima curva, sino a congiungersi con la prima curva. Questa opzione è disponibile se si selezionano tre curve di forma.
UguagliaInizioTangente/UguagliaFineTangente
Quando la curva di sezione trasversale iniziale o finale è un bordo di superficie, rende la superficie loft tangente alla superficie adiacente a quell’estremità.
Isocurva
Allinea le isocurve della superficie loft con le isocurve della superficie adiacente.
Perpendicolare
Rende le isocurve della superficie loft perpendicolari al bordo della superficie.
Automatico
Utilizza il comando Isocurva per il bordo di una superficie non rifilata e Perpendicolare per il bordo di una superficie rifilata.
SuddividiSuTangenti

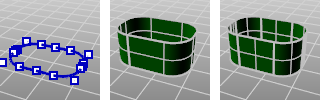

Se l’opzione è attiva, la superficie di loft viene separata nei punti tangenti, fra i segmenti delle curve di profilo e binario. Diversamente, i punti tangenti vengono trattati come punti di discontinuità della superficie.
Solido
Aggiunge chiusure planari a entrambe le estremità della superficie loft.
Questa opzione è disponibile solo quando entrambe le curve finali sono planari e chiuse.
Opzioni delle curve di sezione
Allineamento curve
Cliccare sull'estremità di una curva di forma per invertire la direzione.
Non semplificare (A)
Le curve non verranno ricostruite.
Ricostruisci con ___ punti di controllo (B)
Ricostruisce le curve di forma prima del loft.
Rigenera entro ___ <unità> (C)
Rigenera le curve all'interno della tolleranza specificata.
| Barra strumenti | Menu |
|---|---|
|
|
Storia di costruzione supportata
Il comando LoftSvilup crea una superficie sviluppabile singola tra due curve.

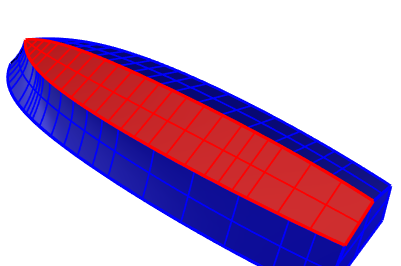

La superficie risultante può essere appiattita dal comando SviluppaSrf.
Passi
- Selezionare due curve in prossimità delle stesse estremità.
Per utilizzare la modalità interattiva
Anteporre un trattino al nome del comando: -LoftSvilup.
La modalità interattiva fornisce opzioni per rifinire la superficie che ne risulta.
Opzioni da linea di comando | |
|---|---|
Densità | Il numero di righe sulla superficie superficie. |
| AggiungiRigatura | Linee lungo su una superficie che definiscono le sezioni lineari su una superficie sviluppabile. Una superficie sviluppabile può essere modificata su un piano curvandola lungo le righe con riduzione o compressione minime. Per aggiungere righe
|
Raddrizza | Ottimizza le linee guida. Può aiutare a eseguire il comando Raddrizza più di una volta. |

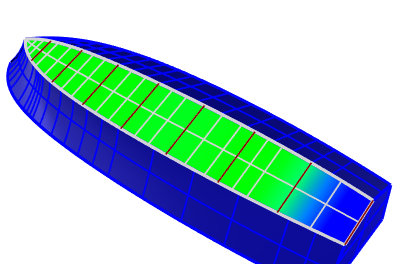

VisualizzazioneCurvatura | Visualizza la curvatura gaussiana della superficie con falsi colori. La densità della mesh di analisi si basa sulle opzioni delle mesh poligonali nel comando AnalisiCurvatura.  L'analisi sulla curvatura gaussiana nella modalità interattiva. L'area blu corrisponde alla parte in cui si verifica la distorsione di stiramento o compressione quando la superficie viene appiattita. |
Limitazioni
- Risultati accettabili dipendono dalle proprietà dei materiali e dai processi di fabbricazione.
- Non si hanno garanzie sulla possibilità di fabbricare una superficie risultante dal comando LoftSvilup.
Consultare anche
SviluppaSrf
Sviluppa una superficie o polisuperficie con curvatura in una direzione in una superficie planare.
