RaccordoFilletSrfCrv
|
Barra strumenti |
Menu |
|---|---|
|
|
Superficie Superficie e curva di raccordo fillet |
Storia di costruzione supportata

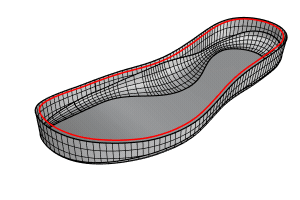

Il comando RaccordoFilletSrfCrv crea una superficie fillet fra una superficie e una curva.
Passi
-
Selezionare una superficie.
La posizione della selezione determina il lato di creazione della superficie.
-
Selezionare una curva vicino alla superficie.
Opzioni da linea di comando
Raggio
Imposta il raggio della superficie di raccordo fillet. Sarà il valore iniziale del cursore Raggio nella finestra di dialogo delle opzioni
Opzioni
Raggio
Spostare il cursore per modificare il raggio o fare doppio clic sul cursore per inserire il valore di trasparenza.
-
Trascinare il cursore oltre l'estremità destra o a sinistra per aumentare o ridurre l’intervallo del cursore.
Intervallo
Fare clic sul tasto numerico per modificare l’intervallo del cursore, per ridurlo o ingrandirlo.
Tipo
Arco
Crea una superficie di raccordo fillet con sezioni di arco e tangente (G1) sulle superfici di input.
Deformabile
Aggiunge altri punti di controllo alle sezioni di raccordo fillet per regolare tangenza e curvatura.
Grado deformabile
Imposta il grado delle sezioni di raccordo fillet da 3 a 5.
Tangente
Sposta i punti di controllo su entrambe le estremità nella direzione tangente.
Curvatura (per il grado 4 e 5)
Sposta i punti al centro per creare sezioni di raccordo fillet più nette o piatte.
Raccordo blend G2
Crea una superficie di raccordo blend collegata alle superfici di input con continuità di curvatura (G2).
Tronca
Utilizza la superficie di output per tagliare le superfici di input quando possibile.
La storia di costruzione è supportata solo quando l'opzione Tronca è deselezionata.
Consultare anche
RaccordaSrf
Crea una superficie di raccordo a raggio costante tra due superfici.
RaccordoFilletSrfABinario
Crea una superficie di raccordo blend fra una superficie e una curva con riferimento alla curvatura di un'altra superficie.
|
Barra strumenti |
Menu |
|---|---|
|
|
Superficie Fillet/Blend/Smusso variabili > Raccordo fillet superfici su binario |
Storia di costruzione supportata

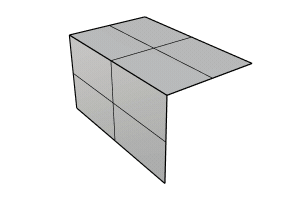

Il comando RaccordoFilletSrfABinario crea una superficie di raccordo blend fra una superficie e una curva con riferimento alla curvatura di un'altra superficie.
Passi
-
Selezionare una curva.
-
Selezionare la superficie vicino alla curva.
-
Selezionare un'altra superficie.
Opzioni
Tipo
Arco
Crea una superficie di raccordo fillet con sezioni di arco e tangente (G1) sulle superfici di input.
Deformabile
Aggiunge altri punti di controllo alle sezioni di raccordo fillet per regolare tangenza e curvatura.
Grado deformabile
Imposta il grado delle sezioni di raccordo fillet da 3 a 5.
Tangente
Sposta i punti di controllo su entrambe le estremità nella direzione tangente.
Curvatura (per il grado 4 e 5)
Sposta i punti al centro per creare sezioni di raccordo fillet più nette o piatte.
Raccordo blend G2
Crea una superficie di raccordo blend collegata alle superfici di input con continuità di curvatura (G2).
Tronca
Utilizza la superficie di output per tagliare le superfici di input quando possibile.
La storia di costruzione è supportata solo quando l'opzione Tronca è deselezionata.
Vedi anche
RaccordaSrf
Crea una superficie di raccordo a raggio costante tra due superfici.
RaccordoFilletSrfCrv
Crea una superficie fillet fra una superficie e una curva.
