SmussaSrf
| Barra strumenti | Menu |
|---|---|
|
|
Superficie Smusso superfici |
Storia di costruzione supportata

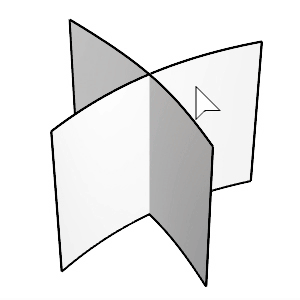

Il comando SmussaSrf crea una superficie rigata di smusso tra i bordi di due superfici in input.
Passi
Seleziona la prima e la seconda superficie.
Fare clic sul lato della superficie da mantenere dopo lo smussamento.
Avviso
Questo comando opera sulla logica di una sfera di raggio specificato che scorre lungo i bordi delle superfici. Se un angolo è più stretto del raggio della "sfera", in quella posizione la sfera non riesce a passare, ed il comando può non riuscire.
Opzioni da linea di comando
Distanze
La distanza dall'intersezione delle superfici al bordo dello smusso.
Opzioni
Distanza1/2
La distanza dall'intersezione delle superfici al bordo dello smusso.
Intervallo
Fare clic sul tasto numerico per modificare l’intervallo del cursore, per ridurlo o ingrandirlo.
Tronca
Utilizza la superficie di output per tagliare le superfici di input quando possibile.
La storia di costruzione è supportata solo quando l'opzione Tronca è deselezionata.
Unisci
Unisce le superfici di input tagliate e la superficie di smusso in una polisuperficie.
Estendi
Se una superficie di input è più lunga dell’altra, la superficie di output si estende lungo il bordo più lungo.
| Barra strumenti | Menu |
|---|---|
| Superficie Raccordo fillet superfici |
Storia di costruzione supportata

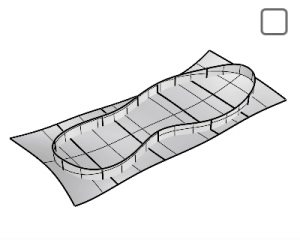

Il comando RaccordaSrf crea una superficie di raccordo a raggio costante tra due superfici.
Passi
Seleziona la prima e la seconda superficie.
Fare clic sul lato della superficie da mantenere dopo il raccordo fillet.
Avviso
Questo comando opera sulla logica di una sfera di raggio specificato che scorre lungo i bordi delle superfici. Se un angolo è più stretto del raggio della "sfera", in quella posizione la sfera non riesce a passare, ed il comando può non riuscire.
Suggerimenti
- In un modello, eseguire i raccordi fillet andando sempre dal raggio maggiore a quello minore.
- Prima di effettuare i raccordi fillet, rimuovere sempre il maggior numero di bordi possibile con FondiTutteLeFacceCoplanari oppure creando le superfici in modo più semplice. Meno bordi intersecati = meno problemi, poiché il raccordo fillet procede lungo tutti i bordi cercando di eseguire il troncamento e l'unione con le superfici adiacenti.
- Assicurarsi che ci sia spazio sufficiente per il troncamento e l'unione della superficie di raccordo fillet con le superfici adiacenti. L'esito positivo dell'operazione di raccordo dipende dai rapporti angolari tra le superfici, dalla curvatura più o meno pronunciata del binario sui vertici e dal tipo di binario.
- Se la superficie di input presenta punti di discontinuità, il comando SuddivisionePieghe controlla se la superficie viene divisa in corrispondenza dei punti di discontinuità prima di creare la superficie di raccordo fillet.
Command-line options
Radius
Sets the radius of the fillet surface. It will be the initial value of the Radius slider in the options dialog
Options
Radius
Move the slider to change the radius, or double-click on the slider to enter a value.
Range
Click a number button to change the range of the slider for smaller or larger adjustment.
Tipo
Arco
Crea una superficie di raccordo fillet con sezioni di arco e tangente (G1) sulle superfici di input.
Deformabile
Aggiunge altri punti di controllo alle sezioni di raccordo fillet per regolare tangenza e curvatura.
Grado deformabile
Imposta il grado delle sezioni di raccordo fillet da 3 a 5.
Tangente
Sposta i punti di controllo su entrambe le estremità nella direzione tangente.
Curvatura (per il grado 4 e 5)
Sposta i punti al centro per creare sezioni di raccordo fillet più nette o piatte.
Raccordo blend G2
Crea una superficie di raccordo blend collegata alle superfici di input con continuità di curvatura (G2).
Tronca
Utilizza la superficie di output per tagliare le superfici di input quando possibile.
La storia di costruzione è supportata solo quando l'opzione Tronca è deselezionata.
Unisci
Unisce le superfici di input tagliate e la superficie di raccordo fillet in una polisuperficie.
Estendi
Se una superficie di input è più lunga dell’altra, la superficie di output si estende lungo il bordo più lungo.
Consultare anche
Creare raccordi fillet, raccordi blend o smussi tra curve e superfici
