Objets SubD

Les objets SubD de Rhino sont des surfaces de subdivision de Catmull Clark de haute précision conçues pour modéliser et éditer rapidement des formes organiques complexes.

Manuel de l’utilisateur - Travailler avec des objets SubD

• Les objets SubD dans Rhino sont mesurables et prêts pour la fabrication. Ils peuvent être convertis en NURBS ou maillages (quadrilatères ou triangulaires) de haute qualité et exportés vers différents formats de fichier (tels que IGES, STEP, OBJ, STL, etc.) prenant en charge les maillages ou les NURBS.

• La plupart des commandes de création et d’édition de SubD sont accessibles à partir du menu SubD et de la barre d’outils SubD.

• Le document Règles SubD de Rhino fournit la description technique standard de la définition mathématique utilisée par les objets SubD de Rhino.

• Appuyez sur la touche Tabulation ou utilisez la commande SubDAffichageInverser pour passer du mode d’affichage boîte au mode plat pour les objets SubD.

Bords et sommets de SubD

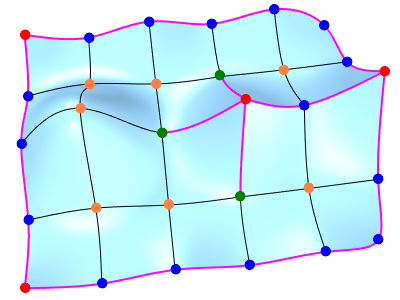

Les objets SubD de Rhino ont deux types de bord (pli et lisse) et quatre types de sommet (lisse, pli, coin et fléchette).

	Bord lisse Bord qui relie deux faces de manière lisse.
	Pli Bord qui relie deux faces en marquant un pli. Les bords sur les frontières sont également des plis.
	Sommet lisse Un sommet relié uniquement à deux bords lisses.
	Sommet de type Pli Tout sommet se trouvant exactement entre deux bords de type pli formant un pli lisse.
	Sommet de type Coin Un sommet au niveau d'un coin entre deux bords lisse et tout sommet lié à au moins trois bords de type pli.
	Sommet de type Fléchette Un sommet relié à exactement un bord de type pli.
