PousserTirer
|
Barre d’outils |
Menu |
|---|---|
|
|
Solide PousserTirer |
La commande PousserTirer extrude une ou plusieurs faces de polysurface pour ajouter ou supprimer interactivement des volumes dans la polysurface.
Étapes
-
Sélectionnez une ou plusieurs faces dans la même polysurface et appuyez sur Entrée.
-

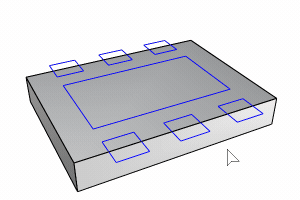

Les courbes reposant sur la surface peuvent être détectées pour trouver les régions.
-
Utilisez l'option Inverser pour échanger les régions sélectionnées et les non sélectionnées.
-
Cliquez sur une région pour la sélectionner ou la désélectionner.
-
-
Déplacez le curseur de la souris pour indiquer la direction et la distance d'extrusion.
-
La couleur d'aperçu passe au rouge si l'opération entraîne la suppression d'un volume dans l'objet.
-
Lorsque vous saisissez une distance, l'emplacement du curseur de la souris est la direction positive.
*La commande scriptable, -PousserTirer, utilise toujours la normale de la surface comme direction positive.
-
Options de la ligne de commande
Inverser
Échange les régions sélectionnées et les régions non sélectionnées.
L'option Inverser n'est disponible que lorsque des courbes reposent sur la surface sélectionnée et la divisent en trois régions ou plus.
Mode
L'option Mode est uniquement disponible lorsque le prolongement est possible, c'est-à-dire lorsque les surfaces environnantes sont planes.
Extruder
Extrude la surface sélectionnée sans prolonger ni raccourcir les surfaces environnantes.
Prolonger
Prolonge ou raccourcit les surfaces environnantes lors de l'extrusion de la surface sélectionnée.
|
|
|
|

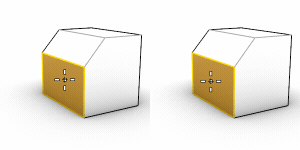

Extruder
|
Prolonger
|
La poignée d’extrusion/prolongement du manipulateur permet d’effectuer les mêmes opérations d’édition.
Inverser
Inverse le mode opératoire entre Extruder et Prolonger.
Direction
Définit la direction en sélectionnant deux points ou en tapant deux coordonnées.
La direction par défaut est la direction normale de la surface sélectionnée.
DéfinirPointBase
Permet d’indiquer le premier des deux points qui serviront à définir la distance d’extrusion.
Sommet
Cette option n’est disponible que si des faces adjacentes sont sélectionnées. Elle contrôle la manière dont les sommets discontinus sont traités lors de l’opération PousserTirer.
Pointu
Remplit le sommet discontinu en prolongeant les parties créées.
Arrondi
Remplit le sommet discontinu avec un congé.
Lisse
Cette option n’est disponible que si une face non plane est sélectionnée. Lorsque Lisse=Oui, l’opération PousserTirer décale les points de contrôle de la surface de base à la distance spécifiée et maintient la surface de fermeture aussi simple que la surface de base.
