ExtruderSurf
| Barre d’outils | Menu |
|---|---|
|
Extruder en solide
|
Solide Extruder une surface > Extruder une surface vers une frontière> Droit |

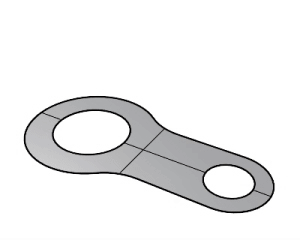

La commande ExtruderSurf crée un solide en faisant glisser les bords d'une surface le long d'une ligne droite.
Étapes
Sélectionnez une surface.
Si vous tapez « 0 », la distance d’extrusion sera définie en s’accrochant à l’origine du PlanC actuel.
Pour revenir à l’origine du repère général, tapez « w0 ».
- Par défaut, les surfaces planes sont extrudées verticalement par rapport au plan de la surface. Si la surface n'est pas plane, la direction de l'extrusion par défaut dépend de la direction z du plan de construction actif.
La direction de l'aperçu d'extrusion dans la fenêtre définit la direction positive de la distance.
Options de la ligne de commande
Direction
Deux points déterminent l'angle de direction.
Étapes de l'option Direction
- Sélectionnez un point de base.
- Sélectionnez un deuxième point pour définir l'angle de la direction.
DeuxCôtés
Dessine l'objet des deux côtés du point de départ. L'objet est donc deux fois plus grand que la valeur que vous indiquez.
Solide
Si la courbe de profil est fermée et plane, les deux extrémités de l'objet extrudé sont remplies avec des surfaces planes qui sont jointes pour créer une polysurface fermée.
EffacerOriginal
Permet d’effacer ou de conserver la géométrie d’origine.
EffacerOriginal=Non est compatible avec l’historique.
VersFrontière
Extrude l'objet vers une surface frontière.
DiviserSurTangentes
Détermine si les points tangents sur la frontière de la surface de départ sont extrudés en tant que bords joints ou points de rebroussement de la surface sur les surfaces latérales.
DéfinirPointBase
Cliquez pour indiquer le premier des deux points qui serviront à définir la distante exclusion.
