CongéSurfCourbe
|
Barre d’outils |
Menu |
|---|---|
|
|
Surface Congé entre surfaces et courbes |

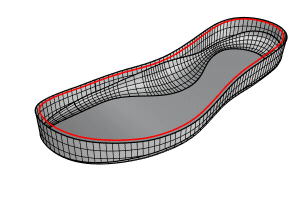

La commande CongéSurfCourbe crée une surface de congé entre une surface et une courbe.
Étapes
-
Sélectionnez une surface.
La position de sélection indique le côté où sera créée la surface.
-
Sélectionnez une courbe près de la surface.
Options de la ligne de commande
Rayon
Définit le rayon de la surface du congé. Il s'agit de la valeur de départ du glisseur de rayon dans la boîte de dialogue des options.
Options
Rayon
Déplacez le glisseur pour modifier le rayon ou double-cliquez sur le glisseur pour indiquer une valeur.
Intervalle
Cliquez sur un bouton numérique pour modifier l'intervalle du glisseur.
Type
Arc
Crée une surface de congé avec des sections d’arc et tangente (G1) aux surfaces de départ.
Déformable
Ajoute des points de contrôle aux sections du congé pour ajuster la tangence et le renflement.
Degré déformable
Définit le degré des sections du congé entre 3 et 5.
Tangent
Déplace les avant derniers points des deux extrémités dans la direction tangente.
Renflement (pour les raccordements de degré 4 et 5)
Déplace le ou les points au milieu pour que les sections du congé soient plus pointues ou plus plates.
Raccordement G2
Crée une surface de congé reliant les surfaces de départ avec une continuité de courbure (G2).
Limiter
Utilise la surface obtenue pour limiter les surfaces de départ si possible.
L’historique peut être enregistré uniquement si la case Limiter n’est pas cochée.
Voir aussi
CongéSurf
Créer une surface ronde de rayon constant entre les deux surfaces.
CongéSurfSurRail
Créer une surface de congé entre une surface et une courbe en utilisant la courbure d’une autre surface.
|
Barre d’outils |
Menu |
|---|---|
|
|
Surface Congé/Raccordement/Chanfrein variable > Congé entre surfaces sur rail |

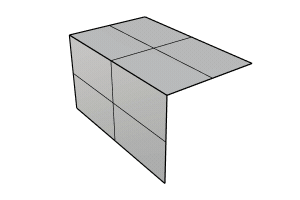

La commande CongéSurfSurRail crée une surface de congé entre une surface et une courbe en utilisant la courbure d'une autre surface.
Étapes
-
Sélectionnez une courbe.
-
Sélectionnez une surface près de la courbe.
-
Sélectionnez une autre surface.
Options
Type
Arc
Crée une surface de congé avec des sections d’arc et tangente (G1) aux surfaces de départ.
Déformable
Ajoute des points de contrôle aux sections du congé pour ajuster la tangence et le renflement.
Degré déformable
Définit le degré des sections du congé entre 3 et 5.
Tangent
Déplace les avant derniers points des deux extrémités dans la direction tangente.
Renflement (pour les raccordements de degré 4 et 5)
Déplace le ou les points au milieu pour que les sections du congé soient plus pointues ou plus plates.
Raccordement G2
Crée une surface de congé reliant les surfaces de départ avec une continuité de courbure (G2).
Limiter
Utilise la surface obtenue pour limiter les surfaces de départ si possible.
L’historique peut être enregistré uniquement si la case Limiter n’est pas cochée.
Voir aussi
CongéSurf
Créer une surface ronde de rayon constant entre les deux surfaces.
CongéSurfCourbe
Crée une surface de congé entre une surface et une courbe.
