ExtraireSurf
| Barre d’outils | Menu |
|---|---|
|
|
Solide Extraire une surface |
La commande ExtraireSurf sépare ou duplique des faces de polysurface, d’extrusion ou de SubD.
Objets de départ
- Face de polysurface
- Face d’extrusion
- Face de SubD
Étapes
-
Sélectionnez les faces d’une polysurface, d’une extrusion ou d’une SubD.
Remarque
- Les faces extraites seront supprimées du groupe contenant l’objet de départ.
- Pour supprimer une surface de la sélection, appuyez sur la touche Ctrl(CMD) tout en cliquant.
Options de la ligne de commande
Copier
Indique si les faces sélectionnées sont copiées ou non. Un signe plus
apparaît au niveau du curseur lorsque Copier=Oui.
La commande EnregistrerOptionsCopie détermine si l’option sélectionnée est utilisée ensuite par défaut.
CalqueRésultat
Actuel
Les résultats sont créés sur le calque actuel.
Objets de départ
Les résultats sont créés sur le calque de l’objet de départ.

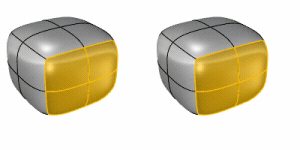

SubDAjouterCoins
Plie les sommets des angles d’une SubD sur les frontières créées par l’extraction.
JoindreRésultat
Détermine si les surfaces extraites adjacentes sont jointes en une polysurface après l’extraction.
Cette option s’applique uniquement aux polysurfaces et aux objets d’extrusion.
