ChanfreinSurf
| Barre d’outils | Menu |
|---|---|
|
|
Surface Chanfrein entre 2 surfaces |

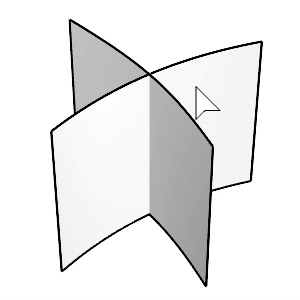

La commande ChanfreinSrf crée une surface réglée pour former un biseau entre deux bords de surface.
Étapes
Sélectionnez la première et la deuxième surfaces.
Cliquez sur les surfaces du côté que vous voulez conserver après le chanfrein.
Avertissement
Cette commande fonctionne comme si on faisait rouler une boule d'un rayon déterminé le long des bords des surfaces. Si un sommet est plus étroit que le rayon de la boule, la boule ne peut pas "négocier" le virage et la commande peut échouer.
Options de la ligne de commande
Distances
Distance entre l’intersection des surfaces et le bord du chanfrein.
Options
Distances 1/2
Distance entre l’intersection des surfaces et le bord du chanfrein.
Intervalle
Cliquez sur un bouton numérique pour modifier l'intervalle du glisseur.
Limiter
Utilise la surface obtenue pour limiter les surfaces de départ si possible.
L’historique peut être enregistré uniquement si la case Limiter n’est pas cochée.
Joindre
Joint les surfaces de départ limitées et la surface de chanfrein en une polysurface.
Prolonger
Lorsqu’une surface départ est plus longue que l’autre, la surface du chanfrein est prolongée sur le bord le plus long.
| Barre d’outils | Menu |
|---|---|
| Surface Congé entre surfaces |

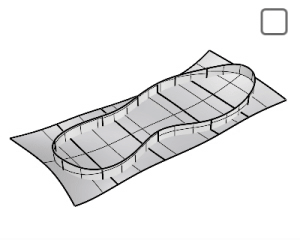

La commande CongéSurf crée une surface ronde de rayon constant entre les deux surfaces.
Étapes
Sélectionnez la première et la deuxième surfaces.
Cliquez sur les surfaces du côté que vous voulez conserver après le congé.
Avertissement
Cette commande fonctionne comme si on faisait rouler une boule d'un rayon déterminé le long des bords des surfaces. Si un sommet est plus étroit que le rayon de la boule, la boule ne peut pas "négocier" le virage et la commande peut échouer.
Astuces
- Réalisez toujours les congés en allant du plus grand rayon jusqu'au plus petit.
- Supprimez tous les bords inutiles avant le congé, en utilisant la commande FusionnerToutesFacesCoplanaires ou en créant la surface de façon plus simple. En diminuant le nombre de bords entrecroisés, le congé rencontrera moins de problèmes le long de bords lorsqu'il essaiera de les limiter et joindre avec les surfaces adjacentes.
- Vérifiez que l'espace est suffisant pour que la surface de congé puisse être limitée et jointe avec les surfaces adjacentes. L'angle entre les surfaces, la précision du raccordement sur le rail autour des sommets et le type de rail ont tous un rôle.
- Si la surface de départ présente des points de rebroussement, la commande DivisionPli détermine si la surface est divisée au niveau des points de rebroussement avant de créer la surface de congé.
Options de la ligne de commande
Rayon
Définit le rayon de la surface du congé. Il s'agit de la valeur de départ du glisseur de rayon dans la boîte de dialogue des options.
Options
Rayon
Déplacez le glisseur pour modifier le rayon ou double-cliquez sur le glisseur pour indiquer une valeur.
Intervalle
Cliquez sur un bouton numérique pour modifier l'intervalle du glisseur.
Type
Arc
Crée une surface de congé avec des sections d’arc et tangente (G1) aux surfaces de départ.
Déformable
Ajoute des points de contrôle aux sections du congé pour ajuster la tangence et le renflement.
Degré déformable
Définit le degré des sections du congé entre 3 et 5.
Tangent
Déplace les avant derniers points des deux extrémités dans la direction tangente.
Renflement (pour les raccordements de degré 4 et 5)
Déplace le ou les points au milieu pour que les sections du congé soient plus pointues ou plus plates.
Raccordement G2
Crée une surface de congé reliant les surfaces de départ avec une continuité de courbure (G2).
Limiter
Utilise la surface obtenue pour limiter les surfaces de départ si possible.
L’historique peut être enregistré uniquement si la case Limiter n’est pas cochée.
Joindre
Joint les surfaces de départ limitées et la surface de congé en une polysurface.
Prolonger
Lorsqu’une surface départ est plus longue que l’autre, la surface du chanfrein est prolongée sur le bord le plus long.
Voir aussi
Créer des congés, raccordements ou chanfreins entre des courbes et des surfaces
