EmpujarTirar
|
Barra de herramientas |
Menú |
|---|---|
|
|
Sólido EmpujarTirar |

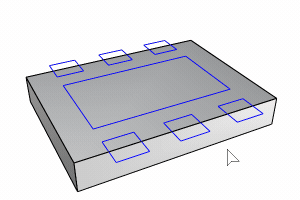

El comando EmpujarTirar extruye una o más caras de polisuperficie para añadir o eliminar volúmenes en la polisuperficie de forma interactiva.
Pasos
-
Seleccione una o varias caras de la misma polisuperficie y pulse Intro.
-
Se pueden detectar las curvas situadas en la superficie para encontrar regiones.
-
Utilice la opción Invertir para intercambiar las regiones seleccionadas y no seleccionadas.
-
Haga clic en una región para cambiar su estado de selección.
-
-
Mueva el ratón para decidir la dirección de extrusión y la distancia.
-
El color de vista previa cambia a rojo si la operación va a eliminar un volumen del objeto.
-
Cuando introduzca una distancia, la posición del cursor del ratón es la dirección positiva.
*El comando con script, -EmpujarTirar, siempre utiliza la normal de la superficie como dirección positiva.
-
Opciones de la línea de comandos
Invertir
Intercambia las regiones seleccionadas y no seleccionadas.
La opción Invertir solo está disponible cuando la superficie seleccionada tiene curvas que la dividen en tres o más regiones.
Modo
La opción Modo solo está disponible cuando es posible extender, que es cuando todas las caras circundantes son planas.
Extrusión
Extruye la superficie seleccionada sin extender ni acortar las superficies circundantes.
Extender
Extiende o acorta las superficies circundantes al extruir la superficie seleccionada.
|
|
|
|

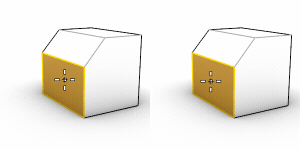

Extrusión
|
Extender
|
El manejador de Extrusión/Extensión del Gumball proporciona funciones de edición similares.
Alternar
Cambia el modo de funcionamiento entre Extrusión y Extender.
Dirección
Define la dirección designando dos puntos o introduciendo dos coordenadas.
La dirección predeterminada es la dirección normal de la superficie seleccionada.
DefinirPuntoBase
Especifica una posición que sirve como primer punto al designar dos puntos que definen la distancia de extrusión.
Esquina
Esta opción solo está disponible si cuando las caras adyacentes seleccionados. Controla cómo se manejan las esquinas discontinuas durante la operación PushPull.
Recto
Rellena la esquina discontinua extendiendo las partes que se están creando.
Redondo
Rellena la esquina discontinua con un empalme.
Suelta
Esta opción solo aparece cuando se selecciona una cara no plana. Cuando Loose=Sí, la operación PushPull desplaza los puntos de control de la superficie base a la distancia especificada y mantiene la superficie de la tapa tan simple como la superficie base.
Véase también
Gumball
Muestra el widget Gumball en un objeto seleccionado para facilitar el movimiento, la escala y la rotación de las transformaciones alrededor del origen de Gumball.
ExtrusiónDeSup
Extruye los bordes de superficie por una línea recta para crear un sólido.
MoverCara
Mueve una cara de polisuperficie.
