ExtrusiónDeSup
| Barra de herramientas | Menú |
|---|---|
|
Extruir sólido
|
Sólido Extruir superficie > Extrusión de superficie en contorno > Recta |

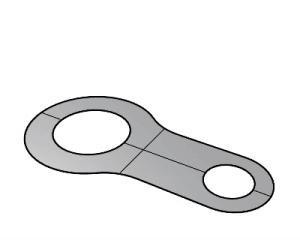

El comando ExtrusiónDeSup crea un sólido trazando la trayectoria de los bordes de superficie en línea recta.
Pasos
Seleccione una superficie.
Especifique una distancia.
Escribiendo "0" se fija la distancia de extrusión ajustándose al origen del CPlane actual.
Para ir al origen del mundo, puedes escribir w0.
- Una superficie plana se extruye verticalmente hacia el plano de la superficie de forma predeterminada. Si la superficie no es plana, se extruirá en la dirección Z del plano de construcción de la vista activa.
La dirección de la vista previa de extrusión de la vista define la dirección positiva para la entrada de distancia.
Opciones de la línea de comandos
Dirección
Dos puntos establecen el ángulo de dirección.
Pasos de Dirección
- Designe un punto base.
- Designe un segundo punto para establecer el ángulo de dirección.
AmbosLados
Dibuja el objeto en ambos lados del punto inicial, creando el objeto dos veces donde se va indicando.
Sólido
Si la curva de perfil es cerrada y plana, ambos finales del objeto extruido se rellenarán con superficies planas y se unirán para crear una polisuperficie cerrada.
EliminarOriginal
Controla si se elimina la geometría original.
EliminarOriginal=No admite el Historial.
EnContorno
Extruye el objeto hacia una superficie de contorno.
PartirEnTangentes
Determina si los puntos tangentes del contorno de la superficie de entrada se extruyen como bordes unidos o como puntos de torsión de superficie en las superficies laterales.
DefinirPuntoBase
Especifica una posición que sirve como primer punto al designar dos puntos que definen la distancia de extrusión.
