Unir

Barra de herramientas	Menú	Acceso directo
Dibujo de curvas Reparar geometría Principal Principal1 Emergente Sólidos (lateral) STL Superficies (lateral) SubD (lateral)	Editar Unir SubD Herramienta de edición > Unir	Ctrl (Comando)+J

Barra de herramientas

Menú

Acceso directo

Superficies (lateral)

SubD (lateral)

Editar

Unir

SubD

Herramienta de edición >

Unir

Ctrl (Comando)+J

El comando Unir junta objetos para formar un único objeto.

Convierte líneas en polilíneas, curvas en policurvas, superficies y polisuperficies en polisuperficie o sólidos.

Entrada
Curvas, superficie, polisuperficie, extrusión, malla y SubD

Notas

Unir no modifica las superficies. Es una mera prueba para ver si los bordes de superficie se encuentran dentro del doble de la tolerancia. Si lo están, entonces se etiquetan como unidos y ya no estarán disponibles para otras uniones.
Cuando se selecciona una curva en primer lugar o mediante la selección de subobjetos, los bordes de la superficie o de la malla se pueden unir con la curva para crear una polilínea o una policurva.
Se pueden unir curvas que se tocan en los extremos.
El orden de selección de los objetos determina la capa del nuevo objeto unido.
Se pueden unir superficies y polisuperficies que se tocan en los bordes desnudos.
Se pueden unir mallas que no se tocan (mallas desunidas).
Unir no cambia la geometría de las superficies subyacentes. Simplemente "pega" objetos adyacentes para que el mallado, las operaciones booleanas y las intersecciones atraviesen la costura sin que haya aberturas.
Para modificar una geometría de superficie con el fin de rellenar una abertura, utilice el comando IgualarSup o rellene la abertura con una nueva superficie creada con los comandos EmpalmarSup, MezclarSup, MezclarBorde, EmpalmarBorde, SupDesdeRed o Parche.
Para cambiar dos superficies adyacentes y convertirlas en una sola superficie, utilice el comando FusionarSup. Preste especial atención a la configuración de la opción Suavizar para obtener la geometría deseada.
Los grados y puntos de control no cambiarán cuando se unan curvas con grados diferentes.

Pasos

Seleccione los objetos (curvas, superficies, polisuperficies o mallas) que desea unir.
Utilice SelCadena para seleccionar una cadena de curvas que toque de final a final.

Para seleccionar los objetos individualmente

Seleccione un objeto (curva, superficie, polisuperficie o malla).
Seleccione el siguiente objeto.
Para seleccionar un borde de superficie como curva a unir, véase selección de subobjetos.
Cuando termine de seleccionar los objetos a unir, Intro.

Manual del usuario: Edición de curvas y superficies

Opciones de la línea de comandos

Deshacer

La opción Deshacer quita el último objeto seleccionado de la operación de unión.

UnirMallasDesunidas = Sí | No

La opción UnirMallasDesunidas permite unir mallas que no se tocan en un solo objeto.

Los vértices de malla desnudos se alinean dentro de la tolerancia absoluta.

Véase: PartirMallaDesunida.

BordesUnidosDeSubD = Sí | No

Especifica cómo se unen los bordes SubD.


Suavizar	Pliegue

Los objetos SubD se fusionarán en una única SubD que no se podrá descomponer.
Los polígonos de control de SubD superpuestos se fusionarán cuando sea posible.

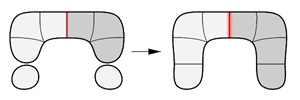

SimetríaSubD = Mantener | Descartar

Cuando se une una SubD creada con el comando Reflejar o Simetría a otras SubD, y el resultado es simétrico, esta opción determina si el enlace de Reflejar o Simetría se mantendrá o descartará en la SubD unida.
