EmpalmarSupCrv
|
Barra de herramientas |
Menú |
|---|---|
|
|
Superficie Empalmar superficie y curva |

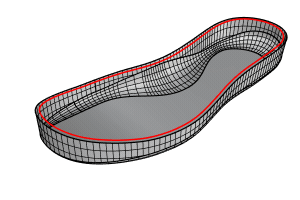

El comando EmpalmeSupCrv crea una superficie de empalme entre una superficie y una curva.
Pasos
Seleccione una superficie.
La posición de designación decide el lado donde se creará la superficie.
Seleccione una curva cerca de la superficie.
Opciones de la línea de comandos
Radio
Define el radio de la superficie de empalme. Será el valor inicial del control deslizante de Radio en el diálogo de opciones.
Opciones
Radio
Mueva el control deslizante para cambiar el radio o haga doble clic en el mismo para introducir un valor.
Intervalo
Haga clic en un botón numérico para cambiar el intervalo del control deslizante para obtener un ajuste mayor o menor.
Tipo
Arco
Crea una superficie de empalme con secciones de arco y tangente (G1)) en las superficies de entrada.
Deformable
Añade más puntos de control a las secciones de empalme para ajustar la tangencia.
Grado deformable
Define el grado de las secciones de empalme de 3 a 5.
Tangente
Desplaza los segundos puntos de ambos finales en la dirección de la tangente.
Tangencia (Para grado 4 y 5)
Mueve los puntos del centro para afilar o aplanar las secciones del empalme.
Mezcla G2
Crea una superficie conectada a las superficie de entrada con continuidad de curvatura (G2).
Recortar
Utiliza la superficie de salida para recortar las superficies de entrada cuando es posible.
Es compatible con el Historial solo cuando no está marcada la opción Recortar.
Véase también
EmpalmarSup
Crea una superficie redondeada de radio constante entre dos superficies.
EmpalmarSupEnCarril
Crea una superficie de mezca entre una superficie y una curva referenciando la curvatura de otra superficie.
Barra de herramientas | Menú |
|---|---|
| Superficie Empalme/Mezcla/Chaflán variable > Empalmar superficies en carril |

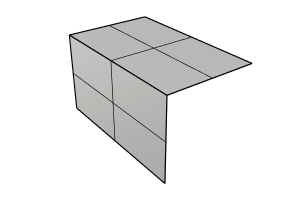

El comando EmpalmarSupEnCarril crea una superficie de mezca entre una superficie y una curva referenciando la curvatura de otra superficie.
Pasos
Seleccione una curva.
Seleccione la superficie cerca de la curva.
Seleccione otra superficie.
Opciones
Tipo
Arco
Crea una superficie de empalme con secciones de arco y tangente (G1)) en las superficies de entrada.
Deformable
Añade más puntos de control a las secciones de empalme para ajustar la tangencia.
Grado deformable
Define el grado de las secciones de empalme de 3 a 5.
Tangente
Desplaza los segundos puntos de ambos finales en la dirección de la tangente.
Tangencia (Para grado 4 y 5)
Mueve los puntos del centro para afilar o aplanar las secciones del empalme.
Mezcla G2
Crea una superficie conectada a las superficie de entrada con continuidad de curvatura (G2).
Recortar
Utiliza la superficie de salida para recortar las superficies de entrada cuando es posible.
Es compatible con el Historial solo cuando no está marcada la opción Recortar.
Véase también
EmpalmarSup
Crea una superficie redondeada de radio constante entre dos superficies.
EmpalmarSupCrv
Crea una superficie de empalme entre una superficie y una curva.
