Dehnen
| Werkzeugleiste | Menü |
|---|---|
|
|
Transformieren Dehnen |
Mit dem Befehl Dehnen werden die ausgewählten Bereiche eines Objekts in eine Richtung skaliert.
Schritte
Befehlszeilenoptionen
Kopieren
Zur Einstellung, ob die Objekte kopiert werden sollen. Es erscheint ein Pluszeichen
beim Cursor, wenn der Kopiermodus aktiviert ist. Mit dem Befehl KopieroptionenSpeichern kann eingestellt werden, ob die ausgewählte Option als Standard verwendet werden soll.

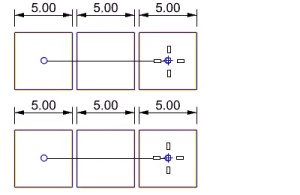

Starr
Ja
Einzelne Objekte werden nicht geändert, nur ihre Positionen.
Nein
Es werden sowohl die einzelnen verformt als auch ihre Positionen geändert.
Länge
Definiert die neue allgemeine Länge für die Dehnachse.
Toolbar | Menu |
|---|---|
|

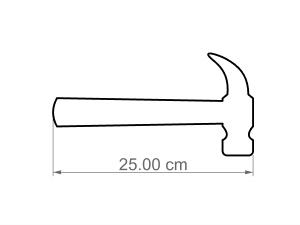

Der Befehl KurveVerlängern ermöglicht die Auswahl von deaktivierten Kontrollpunkten einer Kurve mit einem Aufziehfenster, um sie zu verschieben.
Vorgehensweise
Verwenden Sie ein oder mehrere Aufziehfenster, um die zu verschiebenden Teile der Kurve(n) auszuwählen.
Kreise und Ellipsen werden als ganze Einheiten behandelt. Sie können nur verschoben werden, wenn sie vollständig vom Aufziehfenster umschlossen sind.
Freiformkurven müssen für eine Auswahl ihrer Kontrollpunkte vom Aufziehfenster geschnitten werden.
Wenn Schraffuren, Anmerkungen oder Blockinstanzen ausgewählt sind, werden sie verschoben.
Klicken Sie, um den Basispunkt zu bestimmen.
Verschieben Sie die Maus, oder geben Sie eine zahl für den Dehnungsabstand ein.
Klicken Sie, um den Zielpunkt zu bestimmen.
Befehlszeilenoptionen
AuswahlPolygon
Verwendet einen polygonförmigen Auswahlbereich statt eines rechteckigen Fensters.
