DrückenZiehen
|
Werkzeugleiste |
Menü |
|---|---|
|
|
Volumenkörper DrückenZiehen |

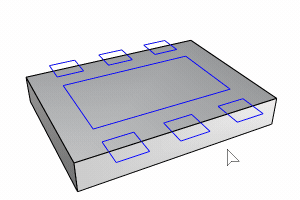

Der Befehl DrückenZiehen extrudiert eine oder mehrere Flächenverbandseiten, um interaktiv Volumen auf dem Flächenverband hinzuzufügen.
Vorgehensweise
-
Wählen Sie eine oder mehrere Seiten auf dem gleichen Flächenverband aus und drücken Sie die Eingabetaste.
-
Auf der Fläche liegende Kurven können zum Auffinden von Regionen erkannt werden.
-
Verwenden Sie die Option Invertieren, um die gewählten und nicht gewählten Regionen auszutauschen.
-
Klicken Sie auf eine Region, um ihren Auswahlstatus umzuschalten.
-
-
Verschieben Sie die Maus, um Extrusionsrichtung und -abstand zu bestimmen.
-
Die Vorschaufarbe wird auf Rot geändert, wenn durch den Vorgang ein Volumen aus dem Objekt entfernt wird.
-
Wenn Sie einen Abstand eingeben, ist die Mauszeigerposition die positive Richtung.
*Der skriptfähige Befehl, -DrückenZiehen, verwendet immer die Flächennormale als positive Richtung.
-
Befehlszeilenoptionen
Invertieren
Vertauscht die gewählten und nicht gewählten Regionen.
Die Option Invertieren ist nur verfügbar, wenn Kurven auf der gewählten Fläche liegen, welche die Fläche in drei oder mehr Regionen aufteilen.
Modus
Die Option Modus ist nur verfügbar, wenn Verlängern möglich ist, wenn alle umgebenden Flächen planar sind.
Extrudieren
Extrudiert die ausgewählte Fläche, ohne die umgebenden Flächen zu verlängern oder verkürzen.
Verlängern
Verlängert oder verkürzt die umgebenden Flächen beim Extrudieren der ausgewählten Fläche.
|
|
|
|

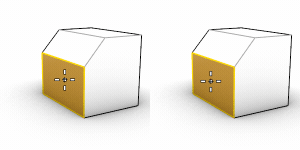

Extrudieren
|
Verlängern
|
Der Griff zum Extrudieren/Verlängern von Gumball ermöglicht die Bearbeitung in ähnlicher Weise.
Umschalten
Schaltet den Operationsmodus zwischen Extrudieren und Verlängern hin und her.
Richtung
Bestimmt die Richtung durch Auswahl von zwei Punkten oder Eingabe von zwei Koordinaten.
Die standardmäßige Richtung ist die normale Richtung der ausgewählten Fläche.
BasispunktDefinieren
Definiert einen Standort, der als erster Punkt bei der Auswahl von zwei Punkten dient, die den Extrusionsabstand definieren.
Eckpunkt
Diese Option ist nur verfügbar, wenn aneinandergrenzende Seiten ausgewählt sind. Sie steuert, ob unstetige Eckpunkte während des DrückenZiehen-Vorgangs behandelt werden.
Spitz
Füllt den unstetigen Eckpunkt durch Verlängern der in der Erstellung begriffenen Teile.
Rund
Füllt den unstetigen Eckpunkt mit einer Verrundung.
Verringert
Diese Option ist nur verfügbar, wenn eine nicht-planare Seite gewählt wird. Wenn Verringert=Ja, versetzt der DrückenZiehen-Vorgang die Kontrollpunkte der Grundfläche auf den angegebenen Abstand und hält die Deckfläche so einfach wie die Grundfläche.
Siehe auch
Gumball
Zeigt das Gumball-Widget auf einem ausgewählten Objekt an und erleichtert Verschiebung, Skalierung und Rotation von Umformungen um den Gumball-Ursprung herum.
FlächeExtrudieren
Zieht Flächenkanten in einer geraden Linie auf, um einen Volumenkörper zu erzeugen.
SeiteVerschieben
Verschiebt eine Flächenverbandseite.
