FlächeExtrudieren
| Werkzeugleiste | Menü |
|---|---|
|
Volumenkörper extrudieren
|
Volumenkörper Fläche extrudieren > Fläche zu Begrenzung extrudieren> Gerade |

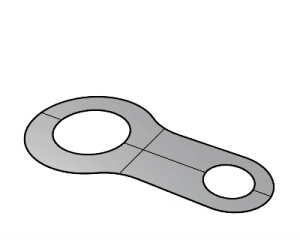

Mit dem Befehl FlächeExtrudieren wird ein Volumenkörper erzeugt, indem die Flächenkanten in einer geraden Linie extrudiert werden.
Schritte
Wählen Sie eine Fläche aus.
Die Eingabe von "0" legt den Extrusionsabstand fest, indem sie am aktuellen KEbene-Ursprung einrastet.
Um den Welt-Ursprung zu fangen, können Sie w0 eingeben.
- Eine planare Fläche extrudiert standardmäßig vertikal zur Flächenebene. Wenn die Fläche nicht planar ist, wird sie standardmäßig in z-Richtung des aktiven KEbene extrudiert.
Die Richtung der Extrusionsvorschau im Ansichtsfenster definiert die positive Richtung für die Abstandseingabe.
Befehlszeilenoptionen
Richtung
Zwei Punkte definieren den Richtungswinkel.
Vorgehen bei der Option Richtung
- Wählen Sie einen Basispunkt aus.
- Wählen Sie einen zweiten Punkt, der den Richtungswinkel bestimmt.
BeideSeiten
Zeichnet das Objekt auf beide Seiten des Anfangspunktes, wobei das Objekt zweimal so groß erzeugt wird wie angegeben.
Volumenkörper
Wenn die Profilkurve geschlossen und planar ist, werden beide Enden des extrudierten Objekts mit planaren Flächen gefüllt und verbunden, um einen geschlossenen Flächenverband zu erzeugen.
EingabeLöschen
Steuert, ob die ursprüngliche Geometrie gelöscht wird.
EingabeLöschen=Nein unterstützt Historie.
AnBegrenzung
Extrudiert das Objekt an eine Begrenzungsfläche.
AnTangentenTeilen
Steuert, ob Berührungspunkte auf der Eingabe-Flächenbegrenzung als verbundene Kanten oder als Flächenknicke auf den Seitenflächen extrudiert werden.
BasispunktDefinieren
Definiert einen Standort, der als erster Punkt bei der Auswahl von zwei Punkten dient, die den Extrusionsabstand definieren.
