SubDVersetzen
|
Werkzeugleiste |
Menü |
|---|---|
|
|
SubD SubD-Versatz |

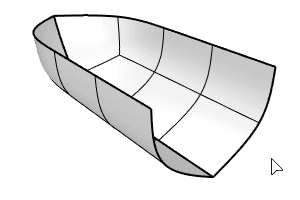

Der Befehl SubDVersetzen erstellt eine Kopie einer SubD durch Verschieben ihrer Scheitelpunkte in Normalenrichtung im angegebenen Abstand.
Befehlszeilenoptionen
Abstand
Definiert den Versatzabstand.
Pfeile zeigen die positive Richtung an. Geben Sie eine negative Nummer ein, um in die andere Richtung zu versetzen.
Versatz [KontrollPunkte / FlächenPunkte]
Versetzt eine SubD durch Verschieben ihrer Kontrollpunkte oder ihrer Flächenpunkte.
FlächenPunkte erbringt ein Ergebnis, wo der Abstand zwischen der Eingabe- und Ausgabe-SubD exakter ist.
Volumenkörper
Fügt Seiten hinzu, um die Lücke zwischen den Begrenzungen zu füllen, zum Erstellen einer geschlossenen SubD.
Die Begrenzungen werden zu Falten.
Um Falten in glatte Kanten umzuwandeln, verwenden Sie den Befehl FalteEntfernen.
Deckflächenkanten
Die Option Deckflächenkanten steuert die Transition der Deckflächenbegrenzungen. Diese Option ist nur verfügbar, wenn Volumenkörper=Ja.
Glatt
Die Deckfläche wird glatt in die umliegenden Seiten überblendet.
Wichtung25/ 50,75/ 100
Den Deckflächenbegrenzungen wird eine Kantenwichtung von 25%, 50%, 75% oder 100% zugewiesen.
Falte
Die Deckflächenbegrenzungen sind harte Kanten, wie die mit dem Befehl Falte erstellten.
BeideSeiten
Versetzt die SubD gleichzeitig zu den positiven und negativen Seiten hin.
EingabeLöschen
Steuert, ob die ursprüngliche Geometrie gelöscht wird.
Setzen Sie EingabeLöschen=Nein zur Historie-Aufnahme.
AlleUmkehren
Kehrt die Versatzrichtung aller ausgewählten SubDs um.
Klicken Sie auf die jeweiligen SubDs, um sie umzukehren.
