ParallelkurvenMehrfach
| Werkzeugleiste | Menü |
|---|---|
|
|
|

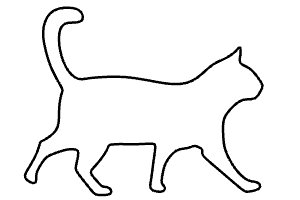

Mit dem Befehl ParallelkurvenMehrfach werden mehrere Kurven so kopiert, dass sich alle Positionen auf den kopierten Kurven in einem bestimmten Abstand von der Originalkurve befinden.
Anmerkung
- Offene Kurven werden in Richtung des Mauszeigers versetzt.
- Wenn sich beim Versatz von geschlossenen Kurven die Seite zum Versetzen innerhalb einer Kurve befindet, sind die Versätze auch innerhalb der Kurve.
- Inseln (geschlossene Kurven innerhalb anderer geschlossener Kurven) werden erkannt und in die den Container-Kurven entgegengesetzte Richtung versetzt.
Schritte
- Wählen Sie Kurven und Kanten aus.
- Klicken Sie, um die Seite festzulegen.
Um die besten Resultate zu erhalten, verwenden Sie verhältnisweise kleine Versatzabstände und glatte Kurven. Andernfalls erhalten Sie womöglich Knicke und Kurven, die sich auf sich selber krümmen.
Befehlszeilenoptionen
Abstand
Definiert den Versatzabstand.
Verringert
Ja - Versetzt eine Kurve durch Verschieben ihrer Bearbeitungspunkte.
- Polykurvensegmente werden einzeln versetzt. Das Ergebnis ist, das Segmente an den Ecken auseinanderbrechen.
- Die Optionen Eckpunkt und Toleranz werden weder verwendet noch angezeigt.
- Kurven mit weniger Bearbeitungspunkten können im Endeffekt mehr verzerren.
Die Ausgabekurve hat die gleiche Parameterstruktur wie die Eingabekurve.
Nein - Versetzt die Kurvenform innerhalb der Toleranzeinstellung.
- Eine kleine Toleranz erzeugt eine Ausgabekurve mit mehr Kontrollpunkten.
Eckpunkt
Bestimmt die Behandlung von Eckpunkten, wenn diese zur "konvexen" Seite versetzt werden, wie auf dem Bild zu sehen.
Originalkurve (blau). Versatzkurve (rot).
Spitz
Verlängern Sie die angrenzenden Versatzsegmente, um eine scharfe Ecke zu bilden.
Rund
Füllen Sie die Lücke zwischen aneinandergrenzenden Versatzsegmenten mit einem tangentialen Bogen-Segment.
Glätten
Füllen Sie die Lücke zwischen aneinandergrenzenden Versatzsegmenten mit einem tangentialen Bogen-Segment dritten Grades.
Fasen
Füllen Sie die Lücke zwischen aneinandergrenzenden Versatzsegmenten mit einem geraden Segment.
Nichts
Lässt die Lücke zwischen aneinandergrenzenden Versatzsegmenten offen.
Trimmen
Legt fest, ob die geschnittenen Kurvensegmente bis zu den Ecken beschnitten werden sollen. Nein erzeugt sich selbst schneidende Kurven.
|
|
Ja | Nein |
Toleranz
Definiert die Toleranz für die Versatzkurve. Geben Sie 0 ein, um die Standardtoleranz zu verwenden.
BeideSeiten
Versetzt die Kurve auf beide Seiten der Eingabekurve.
Deckfläche
Schließt die Lücke an den Kurvenenden.
Nichts
Es werden keine schließenden Segmente hinzugefügt. Die Versatzkurve wird auf der aktuellen Ebene erzeugt.
Flach
Geradlinige Segmente werden zwischen den Kurven hinzugefügt und verbunden. Das Objekt kommt auf die gleiche Ebene wie das Original.
Rund
Tangentiale Bogen werden zwischen den Kurven hinzugefügt und verbunden. Das Objekt kommt auf die gleiche Ebene wie das Original.
AnzahlVersätze
Die Anzahl der zu erzeugenden Kurven.
