Layouts
| Werkzeugleiste | Menü |
|---|---|
|
|
Fenster Panels > Layouts |
Der Befehl Layouts öffnet das Layouts-Panel, womit die Layouts im Modell verwaltet werden.
Benutzerhandbuch - Architekturzeichnungen

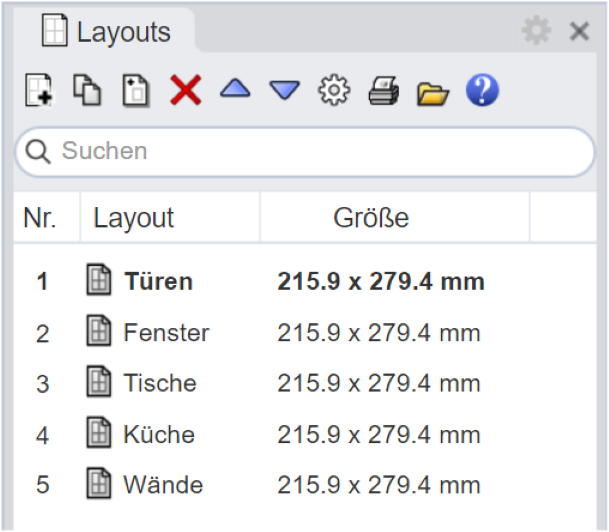

Layouts-Panel (Layout-Manager)
Werkzeugleiste
Neues Layout
Fügt dem Modell ein neues Layout hinzu.
Layout duplizieren
Erstellt eine Kopie des ausgewählten Layouts.
Neues Detail
Fügt dem aktuellen Layout eine neue Detailansicht hinzu.
Neue Gruppen
Fügt eine neue, leere Layoutgruppe hinzu. Wenn vorhandene Layouts ausgewählt werden, werden ihre Instanzen der neuen Layoutgruppe hinzugefügt.
Löschen
Entfernt ein Layout aus dem Modell.
Aufwärts
Verschiebt ein Layout in der Liste nach oben.
Die Layout-Reihenfolge kann auch durch Ziehen verändert werden.
Abwärts
Verschiebt das ausgewählte Layout in der Liste nach unten.
Eigenschaften
Öffnet das Dialogfenster Layout-Eigenschaften.
Drucken
Wenn kein Layout ausgewählt ist, gibt die Schaltfläche Drucken die aktuelle Anordnung in den Druckdialog ein. Wenn ein oder mehrere Layouts ausgewählt sind, wird das bzw. die ausgewählten Layout(s) gedruckt.
Importieren
Importiert Layouts aus einer 3DM-Datei.
Suche
Geben Sie Text ein, um die Layout-Liste zu filtern.
Um die Layout-Liste nach Namen oder Größe zu sortieren
- Klicken Sie auf die Titelzeile der Spalte Layout oder Größe, um die Liste in auf- oder absteigender alphabetischer Reihenfolge zu sortieren.
Statuszeile
Die Statuszeile befindet sich unten im Layouts-Panel. Sie zeigt die Gesamtzahl von Layouts an, und wie viele aktuell ausgewählt sind.
Kontextmenü der rechten Maustaste
Als aktuell einstellen
Öffnet ein Layout-Ansichtsfenster.
Sie können auch auf das Layout-Element doppelklicken.
Neues Layout
Fügt dem Modell ein neues Layout hinzu.
Layout duplizieren
Erstellt eine Kopie eines Layouts.
Löschen
Entfernt ein Layout aus dem Modell.
Umbenennen
Zur Änderung des Namens eines Layouts.
Sie können auch ein Layout-Element auswählen und dann auf die Spalte Name klicken.
Neues Detail
(Nur für das aktuelle Layout)
Fügt dem aktuellen Layout eine neue Detailansicht hinzu.
Druckt das bzw. die ausgewählten Layout(s).
Eigenschaften...
Öffnet das Dialogfenster Layout-Eigenschaften.
- Einige Vorgänge sind mit mehreren Layouts möglich. Drücken Sie Strg (Cmd) + Umschalttaste, um der Auswahl mehr Layouts hinzuzufügen.
- Die meisten der in diesem Panel vorgenommenen Änderungen können nicht rückgängig gemacht werden.
Siehe auch
Layout
Erzeugt ein Ansichtsfenster mit Drucklayout.
