FlächenkurveVerrunden
|
Werkzeugleiste |
Menü |
|---|---|
|
Neu in Version 8 |
Fläche Fläche und Kurve verrunden |

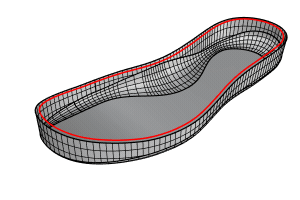

Der Befehl FlächenkurveVerrunden erzeugt eine Verrundung zwischen einer Fläche und einer Kurve.
Vorgehen
-
Eine Fläche auswählen.
Die Auswahlposition bestimmt die Seite zum Erzeugen der Fläche.
-
Wählen Sie eine Kurve nahe der Fläche aus.
Command-line options
Radius
Sets the radius of the fillet surface. It will be the initial value of the Radius slider in the options dialog
Options
Radius
Move the slider to change the radius, or double-click on the slider to enter a value.
Range
Click a number button to change the range of the slider for smaller or larger adjustment.
(Typ)
Bogen
Erstellt eine Verrundungsfläche mit Bogenabschnitten und Tangente (G1) zu den Eingabeflächen.
Verformbar
Fügen Sie den Verrundungsbereichen mehr Kontrollpunkte hinzu, um Tangentialität und Ausbuchtung anzupassen.
Verformbarer Grad
Stellt den Grad von Verrundungsbereichen von 3 auf 5 ein.
Tangente
Verschiebt die zweiten Punkte auf beiden Enden in tangentialer Richtung.
Ausbuchtung (für Grad 4 und 5)
Verschiebt den bzw. die Punkte in der Mitte, um die Verrundungsbereiche schärfer oder flacher zu machen.
G2-Überblendung
Erzeugt eine Überblendungsfläche zu den Eingabeflächen mit Krümmungs-(G2)Stetigkeit.
Trim
Uses the output surface to trim the input surfaces when possible.
History is supported only when the Trim checkbox is disabled.
Mehr unter
FlächenVerrunden
Erzeugt eine Verrundungsfläche zwischen zwei Flächen mit stetigem runden Radius.
FlächeZuGeländerVerrunden
Erzeugt eine Flächenüberblendung zwischen einer Fläche und einer Kurve, bei Referenzierung der Krümmung einer anderen Fläche.
|
Werkzeugleiste |
Menü |
|---|---|
|
Neu in Version 8 |
Fläche Variable Verrundung/Überblendung/Fase > Flächen zu Leitkurve verrunden |

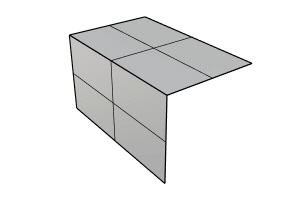

Der Befehl FlächeZuGeländerVerrunden erzeugt eine Flächenüberblendung zwischen einer Fläche und einer Kurve, bei Referenzierung der Krümmung einer anderen Fläche.
Vorgehen
-
Wählen Sie eine Kurve aus.
-
Wählen Sie die Fläche nahe der Kurve aus.
-
Wählen Sie eine andere Fläche.
Optionen
(Typ)
Bogen
Erstellt eine Verrundungsfläche mit Bogenabschnitten und Tangente (G1) zu den Eingabeflächen.
Verformbar
Fügen Sie den Verrundungsbereichen mehr Kontrollpunkte hinzu, um Tangentialität und Ausbuchtung anzupassen.
Verformbarer Grad
Stellt den Grad von Verrundungsbereichen von 3 auf 5 ein.
Tangente
Verschiebt die zweiten Punkte auf beiden Enden in tangentialer Richtung.
Ausbuchtung (für Grad 4 und 5)
Verschiebt den bzw. die Punkte in der Mitte, um die Verrundungsbereiche schärfer oder flacher zu machen.
G2-Überblendung
Erzeugt eine Überblendungsfläche zu den Eingabeflächen mit Krümmungs-(G2)Stetigkeit.
Trim
Uses the output surface to trim the input surfaces when possible.
History is supported only when the Trim checkbox is disabled.
Mehr unter
FlächenVerrunden
Erzeugt eine Verrundungsfläche zwischen zwei Flächen mit stetigem runden Radius.
FlächenkurveVerrunden
Erzeugt eine Verrundung zwischen einer Fläche und einer Kurve.
