KantenÜberblenden

Werkzeugleiste Menü

Volumenkörper

Volumenkörper

Kanten verrunden >

Kante überblenden

Mit dem Befehl KantenÜberblenden wird eine krümmungsstetige Überblendungsfläche zwischen Flächenverbandkanten mit variierenden Radiuswerten erzeugt.

Der Flächenverband wird getrimmt und mit der Überblendung verbunden.

Schritte

  1. Wählen Sie Kanten aus.

    Oder doppelklicken Sie auf eine Kante, um die tangentialen Kanen auszuwählen.

  2. Radiusgriffe und Optionen bearbeiten.

Befehlszeilenoptionen

RadiusAnzeigen
Ja

Zeigt Radiusgriffe im Ansichtsfenster an.

Nein

Blendet Radiusgriffe im Ansichtsfenster aus. Ein ausgeblendeter Radiusgriff wird angezeigt, wenn sich der Mauszeiger in der Nähe befindet.

FolgenderRadius

Definiert den Radius für die nächste Kante.

KettenKanten

Wählt verbundene Kanten automatisch basierend auf Stetigkeit.

Kettenauswahl von Kanten.

Seitenkanten

Wählen Sie eine Seite zur Auswahl ihrer Begrenzungskanten. Tangentiale Kanten werden ausgeschlossen.

VorherigeKantenAuswahl

Mit der Option VorherigeKantenAuswahl werden bei Abbruch oder vorzeitiger Beendigung des Befehls die vorher ausgewählten Kanten erneut ausgewählt. Unterstützt mehrere Sätze von vorher ausgewählten Kanten für bis zu 20 vorherigen Kantensätzen.

TrimmenUndVerbinden

Trimmt und verbindet die erhaltene Fläche an die Eingabeflächen.

Historie funktioniert nur bei Einstellung TrimmenUndVerbinden=Nein.

Rücksprung

Zieht den Überschneidungspunkt überblendeter Kanten zurück und verwendet mehrere Füllflächen zur Erzeugung einer verrundeten Ecke mit einem natürlichen Übergang.

Die Option Rücksprung ist eine Lösung für mehrere Fälle von Eckpunkten, die der traditionelle Algorithmus zur Kantenüberblendung nicht in geeigneter Weise bewältigen kann.

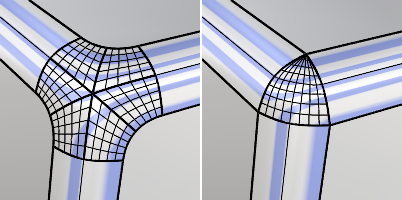

Rücksprung=Ja (links) und Nein (rechts).
Lichtlinienanalyse zeigt den Unterschied in der Übergangsqualität auf dem Eckpunkt.

KantenAuswählen

Erlaubt die Auswahl von weiteren Kanten, nachdem die Auswahl bereits beendet wurde.

Vorschau

Zeigt eine dynamische Vorschau an. Bei einer Änderung der Optionen wird die Vorschau aktualisiert.

Bearbeiten

Bearbeiten Sie die zuletzt ausgewählte Kantenmenge.

Tipp: Wenn kein Befehl ausgeführt wird, kann der Bearbeitungsmodus durch Doppelklicken auf das Objekt gestartet werden.

Um Kanten zu bearbeiten

  1. Wählen Sie das zu bearbeitende Objekt aus. Daraufhin werden die bearbeitbaren Kanten hervorgehoben.

  2. Bearbeiten Sie die Größe der Griffe.

  3. Klicken Sie auf die Option KantenAuswählen.

  4. Verwenden Sie Umschalttaste+Klicken um Kanten hinzuzufügen. Verwenden Sie Strg+Klicken um Kanten zu entfernen.

Entfernen Sie alle Kanten in der aktuellsten Kantenmenge, um zur vorherigen Kantenmenge zurückzukehren.

1) Die erste Kantenmenge. 2) Die zweite Kantenmenge.

3) Entfernen Sie alle Kanten in der zweiten Kantenmenge, wenn Sie die erste Kantenmenge bearbeiten müssen.

Die Optionen Radius und Abstand erscheinen in der Befehlszeile, wenn Sie einen Griffkontrollpunkt ziehen.

Optionen Radius/Abstand

AusKurve

Wählen Sie eine Kurve aus. Es wird der Radius der Kurve am ausgewählten Standort verwendet.

VonZweiPunkten

Wählen Sie zwei Punkte, um den Radiusabstand anzuzeigen.

Griffoptionen

GriffHinzufügen

Fügt einen Griff entlang der Kanten hinzu.

GriffKopieren

Fügt einen neuen Griff anhand des Abstands vom ausgewählten Griff hinzu.

GriffEntfernen

Nur sichtbar, wenn mindestens ein Griff hinzugefügt wurde.

AlleEinstellen

Definiert Abstand oder Radius für alle Griffe.

GriffeVerknüpfen

Bei der Bearbeitung eines einzelnen Griffes werden alle Griffe aktualisiert.

Hinweis

  • Nur hinzugefügte Griffe können entfernt werden.

  • Die Standardgriffe an den Endes jedes offenen Kantensegments können nicht verschoben oder gelöscht werden. Das ist die Mindestinformation, die der Befehl zum Funktionieren benötigt.

  • Der Griff am Ende einer einzelnen geschlossenen Kante kann verschoben aber nicht gelöscht werden.

  • Wenn ein Radius größer eingestellt ist als der Kantenradius am Griffstandort, ändert der Griffe seine Farbe zu Dunkelrot und zeigt den Kantenradius an. Es handelt sich um den größten am Griffstandort erlaubten Radius. Im untenstehenden Fall wird ein Radius von über 3.102 Einheiten fehlschlagen.

Tipps

  • Überblenden Sie im Modell immer vom größten zum kleinsten Radius.
  • Verwenden Sie AlleKoplanarenSeitenVereinigen oder andere Modelliermethoden, um so viele Kanten wie möglich zu entfernen. Weniger Schnittkanten = weniger Probleme.
  • Stellen Sie sicher, dass genug Platz für die Überblendungsfläche bleibt, damit sie mit den angrenzenden Flächen trimmen und verbinden kann.
  • Der Erfolg der Überblendung hängt von den Winkelbeziehungen zwischen Flächen, der Schärfe der Biegung der Leitkurven rund um die Ecken und dem Typ der Leitkurve ab.
Optionen für LeitkurvenTyp

AbstVonKante

Der Abstand von den Randkurven bestimmt den Schnitt.

Kugelradius

Der Radius eines Kugelradius bestimmt den Schnitt.

AbstandZwischenLeitkurven

Der Abstand zwischen den Kantenleitkurven bestimmt den Schnitt.

Vorschau

Zeigt eine dynamische Vorschau an. Bei einer Änderung der Optionen wird die Vorschau aktualisiert.

Bearbeiten

Zum Bearbeiten des Radius von vorhandenen Überblendungen.

Siehe auch

Zwischen Kurven und Flächen verrunden, überblenden oder fasen
