3DSeite
| Werkzeugleiste | Menü |
|---|---|
|
Polygonnetzerzeugung
|
Polygonnetz Seite anhängen Elementare Polygonnetztypen > 3D-Seite SubD Seite anhängen Grundkörper > 3D-Seite |
Der Befehl 3Dseite erzeugt Polygonnetz- oder SubD-Seiten, die eigenständig verwendet oder einem vorhandenen Polygonnetz bzw. einer SubD hinzugefügt werden können.
- Wenn Polygonnetze oder SubDs vorausgewählt sind, startet der Befehl 3DSeite im Anhängen-Modus.
Benutzerhandbuch - Arbeiten mit SubD-Objekten
Befehlszeilenoptionen
Ausgabe
Polygonnetz
Erzeugt Polygonnetzseiten.
SubD
Erzeugt SubD-Seiten.

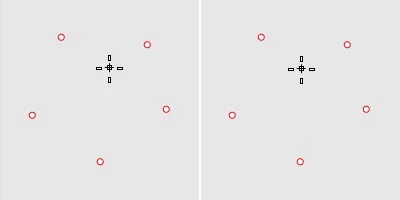

Interpoliert (Ja/Nein)
|
|
|
|
Ja
|
Nein
|
Konzeptuell liegt hierin der Unterschied zwischen dem was die Befehle Kurve und KurveInterpolieren bewirken. Der Befehl Kurve wandelt Eingabepunkte in Kurvenkontrollpunkte um. Der Befehl KurveInterpolieren erzeugt eine Kurve zum Passieren der Eingabepunkte.
Anfügen
Wählt ein vorhandenes Polygonentz oder eine subD aus, an welche die neuen Seiten angefügt werden.
- Während neue Seiten angehängt werden, drücken Sie ESC um die aktuelle Seitenerzeugung abzubrechen. Drücken Sie ESC ein weiteres Mal, um den Befehl abzubrechen.
PolygonTyp (Dreieck/ Viereck/Ngon)
Definiert, ob Dreieck-, Viereck- oder Ngon-Seiten erstellt werden.
-
Wenn PolygonTyp=Ngon, wird bei Auswahl zu weniger Punkte eine Dreieck- oder Viereckseite hinzugefügt.
VonKante
Ja
Jede neue Seite wird durch Auswahl einer vorhandenen Polygonnetz- oder SubD-Begrenzungskante begonnen.
Kette (Ja/Nein)

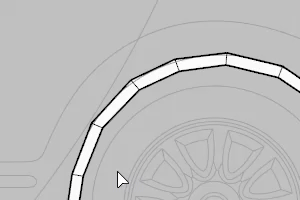

Erzeugt Seiten entlang einer Kantenkette. Die Kantenkette kann Teil einer bereits vorhandenen oder des im Aufbau befindlichen Polygonnetzes sein.
Diese Option ist nur verfügbar, wenn PolygonTyp=Quad
Beispiel
-
Klicken Sie auf die Option Anhängen, um ein Polygonnetz oder SubD auszuwählen.
-
Stellen Sie PolygonTyp=Quad, VonKante=Ja, Kette=Ja und Modus=MehrereSeiten.
-
Wählen Sie eine Begrenzungskante des Objektes aus.
-
Wählen Sie zwei Punkte von der ersten Seite.
-
Wählen Sie einen Punkt aus, um die nächste Seite zu bilden, und wiederholen Sie.
-
Klicken Sie mit der rechten Maustaste, um eine neue Kette zu beginnen.
VonKanteZurücksetzen
Ja
Setzt die Einstellung VonKante in der nächsten 3DSeite-Befehlssitzung auf Nein zurück.
Nein
Speichert die Einstellung von VonKante für die nächste 3DSeite-Befehlssitzung.
Nein
Jede neue Seite wird durch Punktauswahl erzeugt.
InEbene (ja/Nein)
Stellt Ja ein, um eine Ebene mit den ersten drei Punkten zu definieren und die restlichen Punkte der aktuellen Seite auf dieser Ebene zu beschränken. Diese Option wird nur wirksam, wenn PolygonTyp=Quad/Ngon.
VerschweißWinkel (Nur für Ausgabe=Polygonnetz)
Die Verschweißungs-Toleranz für Polygonnetzkanten in Grad. Die Verschweißung wird auf Kanten um neue Seiten herum angewandt. Der Standardwinkel, mit dem alle Winkel verschweißt werden, beträgt 180 Grad.
Modus (EinzelneSeite/MehrereSeiten)
Bestimmt, ob nur eine oder mehrere Seiten in einer Befehlssitzung erzeugt werden.
Rückgängig
Macht die vorherige Auswahl rückgängig.
