ChamferSrf

ツールバー メニュー

サーフェスツール

サーフェス

面取り

 ヒストリが使用可能

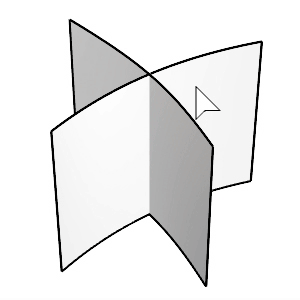

ChamferSrfコマンドは、2つの入力サーフェスエッジの間にべベル(面取り)となるルールドサーフェスを作成します。

操作手順

  1. 1つ目のサーフェスを選択します。
    面取りの後に維持したい側のサーフェスをクリックします。
  2. 2つ目のサーフェスを選択します。
  3. 面取りの後に維持したい側のサーフェスをクリックします。
  4. 無限平面: InfinitePlane(無限平面)オプションを使用するには、IPと入力します。

注意

このコマンドは、例えると指定した半径を持つ球をサーフェスのエッジに沿って転がすようなものです。球の半径がエッジ角に対して大きすぎる場合、球は角を「曲がりきれず」コマンドが失敗します。

メモ

コマンドラインオプション

距離

サーフェスの交差部分から面取りエッジまでの距離を設定します。

延長

サーフェスに沿ってできるだけ面取りサーフェスを延長します。

トリム

ヒストリトリム=いいえの場合のみ機能します。
はい

元のサーフェスを結果のサーフェスと交差する部分までトリムします。

いいえ

トリムしません。

分割

元のサーフェスを結果のサーフェスエッジで分割します。

FilletSrf

ツールバーメニュー

メイン
メイン2
サーフェスツール

サーフェス

フィレット

 ヒストリが使用可能

FilletSrfコマンドは、2つのサーフェスの間に一定の半径の丸みを帯びたサーフェスを作成します。

操作手順

  1. 1つ目のサーフェスを選択します。
  2. 無限平面: InfinitePlane(無限平面)オプションを使用するには、IPと入力します。

  3. フィレットの後に維持したい側のサーフェスをクリックします。
    構成サーフェスが選択され、ポリサーフェスから結合解除されます。
  4. 構成サーフェスが選択され、ポリサーフェスから結合解除されます。
  5. 2つ目のサーフェスを選択します。
  6. フィレットの後に維持したい側のサーフェスをクリックします。

注意

このコマンドは、例えると指定した半径を持つ球をサーフェスのエッジに沿って転がすようなものです。球の半径がエッジ角に対して大きすぎる場合、球は角を「曲がりきれず」コマンドが失敗します。

ヒント

コマンドラインオプション

半径

フィレット半径を指定します。

延長

1つの入力サーフェスがもう1つのものより長い場合、フィレットサーフェスは入力サーフェスのエッジまで延長されます。

トリム

ヒストリトリム=いいえの場合のみ機能します。
はい

元のサーフェスを結果のサーフェスと交差する部分までトリムします。

いいえ

トリムしません。

分割

元のサーフェスを結果のサーフェスエッジで分割します。

ブレンドタイプ

円形フィレット

円弧セクションがあり、入力サーフェスに接線連続 (G1)しているフィレットサーフェスを作成します。

G2ブレンド

曲率連続 (G2)で入力サーフェスに接続するブレンドサーフェスを作成します。

次もご覧ください。

曲線やサーフェス間のフィレット、ブレンド、面取りを行う

Rhino Wiki: Advanced Filleting
