ExtruderSurf

Barre d'outils

Menu

Extruder en solide
Création de solides
Édition de solides
Volet Solides
Solides

Solide

Extruder une surface >

Extruder une surface vers une frontière>

Droit

History enabled. Click for more information. Historique activé

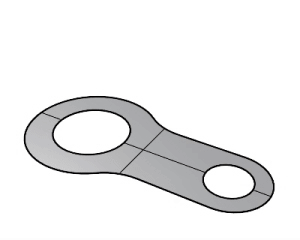

La commande ExtruderSurf crée un solide en faisant glisser les bords d'une surface le long d'une ligne droite.

Étapes

Sélectionnez une surface.
Indiquez une distance.

Par défaut, les surfaces planes sont extrudées verticalement par rapport au plan de la surface. Si la surface n'est pas plane, la direction de l'extrusion par défaut dépend de la direction z du plan de construction actif.
La direction de l'aperçu d'extrusion dans la fenêtre définit la direction positive de la distance.

Options de la ligne de commande
DéfinirPointBase	Cliquez pour indiquer le premier des deux points qui serviront à définir la distante exclusion.
Direction	Deux points déterminent l'angle de direction. Étapes de l'option Direction Sélectionnez un point de base. Sélectionnez un deuxième point pour définir l'angle de la direction.
DeuxCôtés	Dessine l'objet des deux côtés du point de départ. L'objet est donc deux fois plus grand que la valeur que vous indiquez. L'option DeuxCôtés appliquée à la commande Ligne.
Solide	Si la courbe de profil est fermée et plane, les deux extrémités de l'objet extrudé sont remplies avec des surfaces planes qui sont jointes pour créer une polysurface fermée.
EffacerOriginal	Oui Supprime la géométrie originale. Non La géométrie originale est conservée.
VersFrontière	Extrude l'objet vers une surface frontière.

Voir aussi

Extruder des courbes et des surfaces
