Commandes de cotation

Les commandes de cotation créent des cotes indiquant la longueur, l'angle, le rayon, etc. parallèlement au plan de construction actif. Les cotes sont liées à l'objet par l'historique.

MarqueDeCentre

Barre d'outils Menu

Cotes

Dessin

Pas dans les menus

 Historique activé

La commande MarqueDeCentre dessine une croix ou une croix et des axes au centre d'une courbe.

La taille et le style de la marque de centre sont contrôlées par le Style d'annotation et les propriétés de la marque du centre.

Options de la ligne de commande

Style

Sélectionnez le nom du style d'annotation.

Propriétés de la marque du centre

Taille de la marque du centre

Taille de la marque du centre pour les cotes de rayon et de diamètre.

Style de marque du centre

Définit le style de la marque du centre pour les cotes de rayon et de diamètre.

Rien

Aucune marque de centre n'est dessinée.

Marque

Une croix est dessinée au centre du rayon ou du diamètre.

Marque et lignes

Une croix et des lignes se prolongeant juste au-delà des bords de l'objet sont dessinées.

Cote

Barre d'outils Menu

Cotes
Dessin
Standard

Mise en plan

Cote linéaire

 Historique activé

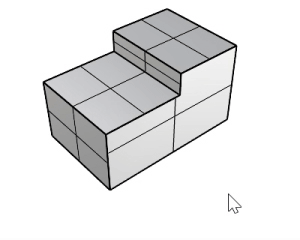

La commande Cote dessine des cotes linéaires horizontales ou verticales.

Étapes

  1. Lancez la commande.
  2. Choisissez deux points.
  3. Cliquez une troisième fois pour définir la position de la ligne de cote.

    Lorsque le texte de cote ne tient pas entre les lignes de prolongement, vous pouvez le placer à gauche ou à droite.

Options de la ligne de commande

StyleAnnotation

Sélectionnez le nom du style d'annotation.

Objet

Sélectionner un objet à coter.

Continuer

Ajouter d'autres cotes le long de la même ligne de cotation.

Annuler

Annule la dernière action.

Ligne de base

Continue la cotation à partir du premier point.

Vertical

Dessine la cote alignée avec l'axe des y du plan de construction.

Horizontale

Dessine la cote alignée avec l'axe des x du plan de construction.

CoteAlignée

Barre d'outils Menu

Cotes
Dessin

Mise en plan

Autres annotation >

Cote alignée

 Historique activé

La commande CoteAlignée dessine une cote linéaire alignée avec deux points.

Étapes

  1. Lancez la commande.
  2. Choisissez deux points.
  3. Cliquez une troisième fois pour définir la position de la ligne de cote.

    Lorsque le texte de cote ne tient pas entre les lignes de prolongement, vous pouvez le placer à gauche ou à droite.

Options de la ligne de commande

StyleAnnotation

Sélectionnez le nom du style d'annotation.

Objet

Sélectionner un objet à coter.

Continuer

Ajouter d'autres cotes le long de la même ligne de cotation.

Ligne de base

Continue la cotation à partir du premier point.

Annuler

Annule la dernière action.

CoteAngle

Barre d'outils Menu

Cotes
Dessin

Mise en plan

Cote d'angle

 Historique activé

La commande CoteAngle cote l'angle d'un arc ou entre deux lignes sélectionnées ou à partir de trois points.

Étapes

  1. Sélectionnez un arc.

    ou
    Sélectionnez deux lignes, segments de polyligne, bords de surface linéaire ou bords de polysurface.

  2. Indiquez la position de la cote.
Options de la ligne de commande

StyleAnnotation

Sélectionnez le nom du style d'annotation.

Points

Sélectionnez le sommet de l'angle (1) puis les points de la cote (2) et (3).

CoteAire

Barre d'outils Menu

Cotes

Mise en plan

Autres annotation >

Cote d'aire

 Historique activé

La commande CoteAire cote l'aire de courbes planes fermées, de surfaces, de polysurfaces, de hachures ou de maillages.

Étapes

  1. Sélectionnez une courbe plane fermée, une surface, une polysurface, une sous-surface, un maillage ou des hachures.

  2. Indiquez le point de départ du texte ou de la ligne de repère.
    Si l'option LigneRepère est utilisée, continuez à dessiner les points de la ligne de repère comme pour la commande LigneRepère.
    L'aire de l'objet est entrée automatiquement.

Options de la ligne de commande

Type

Ligne de repère

Utilise une ligne de repère pour pointer vers l'objet.

Texte

Place le texte à la position indiquée.

La cote utilise le champ de texte Aire pour calculer la valeur de cotation.

Pour modifier des cotes existantes

CoteLongueurCourbe

Barre d'outils Menu

Cotes

Mise en plan

Autres annotation >

Cote de longueur d'une courbe

 Historique activé

La commande CoteLongueurCourbe permet de coter le longueur d'une courbe.

Étapes

  1. Sélectionnez une courbe.
  2. Indiquez le point de départ du texte ou de la ligne de repère.
    Si l'option LigneRepère est utilisée, continuez à dessiner les points de la ligne de repère comme pour la commande LigneRepère.
    La longueur de la courbe est entrée automatiquement.
Options de la ligne de commande

Type

Ligne de repère

Utilise une ligne de repère pour pointer vers l'objet.

Texte

Place le texte à la position indiquée.

La cote utilise le champ de texte LongueurCourbe pour calculer la valeur de cotation.

Pour modifier des cotes existantes

CoteAnglePli

Barre d'outils Menu

Cotes

Mise en plan

Autres annotation >

Cote d'angle de pli

La commande CoteAnglePli cote l’angle entre deux plans.

Étapes

  1. Sélectionnez la première surface.
  2. Sélectionnez la deuxième surface.
  3. Indiquez une position pour la cote.

CoteDiamètre

Barre d'outils Menu

Cotes
Dessin

Mise en plan

Cote de diamètre

 Historique activé

La commande CoteDiamètre permet de coter le diamètre d'une courbe sélectionnée.

Étapes

  1. Sélectionnez une courbe.
  2. Indiquez la position de la cote.
    Les cotes sont toujours calculées comme si l'objet était projeté sur le plan de construction actuel.

Options de la ligne de commande

StyleAnnotation

Sélectionnez le nom du style d'annotation.

CoteCoordonnée

Barre d'outils Menu

Cotes
Dessin

Mise en plan

Autres annotation >

Cote de coordonnée

 Historique activé

La commande CoteCoordonnée cote la distance x ou y à partir d'une position de base.

Remarque

Créer une cote de coordonnée

  1. Indiquez un point de cotation.
    La cote sera une DonnéeX si le deuxième point indiqué se situe au-dessus ou au-dessous du premier point.
    La cote sera une DonnéeY si le deuxième point indiqué se situe à gauche ou à droite du premier point.
  2. Indiquez la fin de la ligne d'attache.
  3. Appuyez sur Entrée une fois terminé.

Actualiser une cote de coordonnée

  1. Sélectionnez une cote de coordonnée.
  2. Activez ses points de contrôle. (Édition > Points de contrôle > Activer les points de contrôle)
  3. Déplacez le point de base (1) ou le point de cotation (2) dans une nouvelle position.
    Le texte de cotation (3) sera actualisé sur l'historique a été enregistré.

Comment actualiser les cotes de coordonnée

Options de la ligne de commande

StyleAnnotation

Sélectionnez le nom du style d'annotation.

DonnéeX

L'alignement des points n'est pas utilisé pour déterminer la coordonnée cotée et une cote de coordonnée X est automatiquement créée.

DonnéeY

L'alignement des points n'est pas utilisé pour déterminer la coordonnée cotée et une cote de coordonnée Y est automatiquement créée.

PointBase

Change le point de référence pour la durée de la commande. Le point de référence est à nouveau l'origine du plan de construction par défaut à la prochaine utilisation de la commande CoteCoordonnée.

DécalagePointRebroussement

Définit la distance de décalage des deux points de rebroussement (1) (2) avant la fin de la ligne de repère (3). Cette option apparaît après la sélection du premier point.

CoteRayon

Barre d'outils Menu

Cotes
Dessin

Mise en plan

Cote de rayon

 Historique activé

La commande CoteRayon cote le rayon d'un arc ou d'un cercle.

Les cotes sont toujours calculées comme si l'objet était projeté sur le plan de construction actuel.

Étapes

  1. Sélectionnez une courbe.
  2. Indiquez la position de la cote.

Options de la ligne de commande

StyleAnnotation

Sélectionnez le nom du style d'annotation.

PointSurCourbe

Cliquez sur la courbe, où la flèche de cotation démarrera.

CoteInclinée

Barre d'outils Menu

Cotes
Dessin

Mise en plan

Autres annotation >

Cote inclinée

 Historique activé

La commande CoteInclinée dessine une cote linéaire, inclinée par rapport à l'axe xy.

Étapes

  1. Lancez la commande.
  2. Entrez un nombre pour définir l'angle de rotation de la ligne de cote.
    L'angle de rotation peut également être définir en cliquant sur deux positions.
  3. Choisissez deux points.
  4. Cliquez une troisième fois pour définir la position de la ligne de cote.
    Lorsque le texte de cote ne tient pas entre les lignes de prolongement, vous pouvez le placer à gauche ou à droite.
Options de la ligne de commande

StyleAnnotation

Sélectionnez le nom du style d'annotation.

Objet

Sélectionner un objet à coter.

Continuer

Ajouter d'autres cotes le long de la même ligne de cotation.

Ligne de base

Continue la cotation à partir du premier point.

RecentrerTexteCotation

Barre d'outils Menu

Cotes
Dessin

Mise en plan

Recentrer le texte de cotation

La commande RecentrerTexteCote remet le texte de cotation dans sa position par défaut.

Étapes

CoteVolume

Barre d'outils

Menu

Nouveautés dans la V8

Cotes

Mise en plan

Autres annotation >

Cote de volume

 Historique activé

La commande CoteVolume calcule et affiche le volume d'une extrusion, surface, polysurface, maillage ou SubD fermé.

Les cotes de volume sont ajoutées avec une ligne de repère (gauche) et un texte (droite).

Étapes

  1. Sélectionnez une extrusion, surface, polysurface, maillage ou SubD fermé.

  2. Indiquez le point de départ du texte ou de la ligne de repère.
    Si l'option LigneRepère est utilisée, continuez à dessiner les points de la ligne de repère comme pour la commande LigneRepère.
    Le volume de l'objet est entrée automatiquement.

Options de la ligne de commande

Type

Ligne de repère

Utilise une ligne de repère pour pointer vers l'objet.

Texte

Place le texte à la position indiquée.

La cote utilise le champ de texte Volume pour calculer la valeur de cotation.

Pour modifier des cotes existantes

Propriétés d'une cote

Texte

Style

Le style d'annotation utilisé.

Menu des styles

Affiche la liste des styles d'annotation disponibles dans le modèle. Si un paramètre défini dans les propriétés d'une annotation est différent de son style, un menu apparaît derrière le nom du style.

Annuler les supplantations

Rétablit tous les paramètres modifiés dans les valeurs par défaut du style.

Actualiser <style> pour qu'il corresponde

Les paramètres modifiés sont appliqués au style d'annotation.

Enregistrer sous un nouveau style

Utilise les paramètres des propriétés pour créer un nouveau style.

Modifier un style...

Modifie le Style d'annotation utilisé par l'objet sélectionné.

Hauteur

La hauteur du texte.

Masque

Entoure le texte avec une couleur opaque.

Aucune

Désactive le masque.

Arrière-plan

Utilise la couleur de l'arrière-plan de la fenêtre pour définir la couleur du masque.

Couleur unie

Choisissiez la couleur du masque dans la boîte de dialogue Sélectionner une couleur.

Couleur du masque

Lorsque Masque est défini sur Couleur unie, cliquez pour changer la couleur.

Marges du masque

La largeur de la zone vide autour du texte.

Échelle dans l'espace de modélisation

La taille d'affichage est le résultat du produit entre la taille du composant (taille de la flèche ou hauteur du texte par exemple) et la valeur Échelle de l'espace de modélisation.

Cette valeur est normalement l'inverse de l'échelle d'impression. La hauteur du texte, la longueur de la ligne d'attache, la distance de décalage de la ligne d'attache et la longueur de la flèche sont multipliées par cette valeur.

Cadre autour du texte

Définit la forme entourant le texte de cotation sur Sans cadre (gauche), Cadre rectangulaire (milieu) ou Rectangle arrondi (droite). Le paramètre Marges du masque contrôle la distance entre le texte et le rectangle.

Police

L'apparence du texte.

B

Définit le style de police sur gras.

I

Définit le style de police sur italique.

U

Définit le style de police sur souligné.

Champ texte

Les champs de texte sont des formules calculées lorsque Rhino est ouvert et dont le résultat est affiché dans le texte. Tous les champs de texte ont la même syntaxe : %<champ et options>%. Lorsqu'une formule ne peut pas être calculée, une chaîne d'erreur (####) est affichée.

Inverser les crochets pour écrire en fraction superposée

Le bouton d'inversion des crochets est un raccourci pour ajouter ou supprimer les crochets [[...]] autour du texte sélectionné dans la boîte d'édition. Les crochets de fraction permettent d'afficher le texte se trouvant à l'intérieur sous forme de fraction superposée.

Syntaxe des fractions superposées

Les fractions superposées sont conçues pour représenter deux chaînes de texte divisées par un slash à l'intérieur de crochets doubles. La syntaxe est [[x/y]] où x est en haut et y en bas. Par exemple, [[Yes/I do.]] est représenté comme ci-dessous.

Degré

Permet d'entrer le symbole des degrés (º) dans le texte.

Rayon

Permet d'entrer le symbole du rayon (R) dans le texte.

Diamètre

Permet d'entrer le symbole du diamètre (Ø) dans le texte.

Plus/moins

Permet d'entrer le symbole plus/moins (±) dans le texte.

Exposant 2

Permet d'entrer un 2 au format exposant (²) dans le texte.

Exposant 3

Permet d'entrer un 3 au format exposant (³) dans le texte.

Zone d'édition
< >

Le signe <> représente la valeur de la cote. Vous pouvez taper un nouveau texte devant ou derrière la valeur de la cote ou remplacer la valeur de la cote par un autre texte.

Pour taper un texte sur plusieurs lignes, maintenez la touche Ctrl et appuyez sur Entrée.

Affichage de la cote

La valeur actuelle de la cote.

Modifier un style...

Modifie le Style d'annotation utilisé par l'objet sélectionné.

Adapter

Sélectionnez une annotation pour appliquer ses propriétés à l'annotation actuelle.

Ajuster le texte
Auto

Détermine automatiquement où placer le texte.

Intérieur

Le texte est placé à l'intérieur des lignes de cotation.

Droite

Le texte est placé à l'extérieur et à droite des lignes de cotation.

Gauche

Le texte est placé à l'extérieur et à gauche des lignes de cotation.

EnvoyerGauche/EnvoyerDroite

EnvoyerGauche et EnvoyerDroite sont automatiquement sélectionnés en fonction de l'endroit où vous cliquez pour placer la ligne de cote. Si vous cliquez à gauche, EnvoyerGauche est sélectionné. Si vous cliquez à droite, EnvoyerDroite est sélectionné. Lorsque le texte de cotation ne tient plus entre les lignes de prolongement après avoir modifié une cote, il est déplacé sur le côté gauche ou droit.

EnvoyerGauche
EnvoyerDroite
Lignes de cotation
Flèches
Pointe de flèche 1 / 2
Flèche
Point d'annotation
Trait oblique
Flèche courte
Flèche ouverte
Rectangle
Flèche fine
Flèche plus fine
Flèche de l'utilisateur

Utilise un bloc déjà défini comme pointe de flèche.

Cette option n'est pas disponible si le modèle ne contient aucun bloc.

Pour créer un bloc représentant la pointe de flèche

  1. Dessinez les éléments de la flèche.
  2. Créez un bloc à partir de la géométrie.
Remarque
  • Le point de référence de la pointe de flèche détermine comment la pointe de flèche est placée sur l'extrémité d'une ligne de cotation ou de repère. Dans l'illustration ci-dessous :

    (1) Le point de référence du bloc de la pointe de flèche est placé sur la pointe de la flèche. La ligne de cotation dépasse de la pointe de flèche.

    (2) Le point de référence du bloc de la pointe de flèche est placé sur l'extrémité intérieure de la pointe de flèche. La ligne de cotation ne dépasse pas de la pointe de flèche.

    Si vous voulez que la pointe de la flèche soit placée précisément à un endroit, faites attention à placer le point de référence du bloc de la pointe de flèche sur la pointe.

  • Utilisez les fonction Par objet, Par calque et Par parent de la commande Bloc pour contrôler l'apparence de la flèche.
Aucune flèche

Aucune flèche n'est dessinée.

Taille de la flèche

La longueur totale de la pointe de la flèche.

Ajuster la flèche

Lorsque l'espace disponible pour les flèche n'est pas suffisant, vous pouvez définir la position choisie.

auto

Détermine automatiquement où placer les flèches.

Intérieur

Les flèches sont placées à l'intérieur des lignes de cotation.

Extérieur

Les flèches sont placées à l'extérieur des lignes de cotation.

Dessiner la ligne de cotation entre les lignes d'attache si les flèches sont placées à l'extérieur

Force le dessin de la ligne de cotation lorsque les flèches se trouvent à l'extérieur.

Unités de longueur
Unité - Format

Unité et format du style d'annotation.

Facteur de longueur

Les distances sont multipliées par cette valeur dans les cotes.

Résolution linéaire

Définit le nombre de chiffres après la virgule lors de l'affichage des cotes.

Arrondi

Arrondi la cote à la valeur la plus proche.

Préfixe ou suffixe

Texte ajouté avant ou après le texte de la cote.

Le préfixe et le suffixe ne sont affichés que lorsque le texte de cote contient "<>".

Suppression de zéro

Désactive l'affichage des zéros au début ou à la fin de la cote.

Pas de suppression de zéro

0,560

Suppression des zéros non significatifs devant

,560

Suppression des zéros non significatifs derrière

0,56

Suppression des zéros non significatifs

,56

Unités alternatives
Utiliser des unités alternatives

Affiche une seconde unité dans les cotes linéaires.

Unité - Format

Unité et format du style d'annotation.

Facteur de longueur

Les distances sont multipliées par cette valeur dans les cotes.

Résolution linéaire

Définit le nombre de chiffres après la virgule lors de l'affichage des cotes.

Arrondi

Arrondi la cote à la valeur la plus proche.

Préfixe ou suffixe

Texte ajouté avant ou après le texte de la cote.

Le préfixe et le suffixe ne sont affichés que lorsque le texte de cote contient "<>".

Suppression de zéro

Désactive l'affichage des zéros au début ou à la fin de la cote.

Pas de suppression de zéro

0,560

Suppression des zéros non significatifs devant

,560

Suppression des zéros non significatifs derrière

0,56

Suppression des zéros non significatifs

,56

Unités alternatives ci-dessous

Affiche des unités alternatives de l'autre côté des lignes de cotation.

Tolérance
Style de tolérance

Contrôle le format de la tolérance et l'affichage sur la ligne de cotation.

Pas de tolérance

Aucune tolérance n'est ajoutée.

Symétrique

Ajoute le caractère ± (plus/moins) et un seule Valeur supérieure.

Écart

Affiche la Valeur supérieure précédée du signe + (plus) ainsi que la Valeur inférieure précédée du signe - (moins) sur la ligne de cotation. Une valeur négative permet d'inverser l'affichage de la tolérance de positif en négatif et de négatif en positif.

Limites

Affiche la longueur cotée plus la Valeur supérieure et la longueur cotée mois la Valeur inférieure.

Résolution

Définit le nombre de chiffres après la virgule pour la valeur de tolérance.

Résolution alternative

Définit le nombre de chiffres après la virgule pour la valeur de tolérance en unités alternatives.

Valeur supérieure

Définit la valeur de tolérance supérieure ou maximale.

Valeur inférieure

Définit la valeur de tolérance inférieure ou minimale.

Échelle de hauteur du texte (%)

Définit la hauteur relative du texte pour les valeurs de tolérance. Ce paramètre ne concerne que les tolérances sous forme de fraction.

Propriétés supplémentaires

Voir Annotation : Unités d'angle

Voir : Annotation: Flèches

Voir : Annotation : MarquerCentre

Voir : Annotation : Cotes

Voir : Annotation : Lignes de repère

Voir : Annotation : Unités de longueur

Voir : Annotation : Texte de cote radiale

Voir : Annotation: Tolérance

DéfinirCalqueCotes

Barre d'outils

Menu

Cotes

Calque

Mise en plan

Définir le calque des cotes

La commande DéfinirCalqueCotes définit le calque sur lequel les cotes seront créées, soit le calque actuel, soit celui indiqué.

Pour définir le calque des cotes

  1. Activez l'option UtiliserCalqueCotes.

  2. Indiquez le nom d'un calque.

    Ou, sélectionnez l'option Liste pour sélectionner un calque dans la liste.

    • Si le calque indiqué n'existe pas, il sera créé.

Options de la ligne de commande

UtiliserCalqueCotes

Active le calque des cotes.

CalqueCotes

Définit le calque utilisé pour les objets de cotation.

Liste

Sélectionnez un calque dans la liste des calques existants.

Réinitialiser

Définit le calque des cotes sur "Actuel".

Les cotes seront créées sur le calque actuel.

Voir aussi

Comment utiliser le RepérageIntelligent pour placer la cote

Utiliser du texte et des cotes pour l'annotation







Rhino 8 for Mac © 2010-2024 Robert McNeel & Associates. 11-janv.-2024
