旋轉成形

工具列	功能表
建立曲面曲面邊欄 SubD 工具	曲面 / SubD 旋轉成形

工具列

功能表

曲面 / SubD

旋轉成形

Revolve 指令以一條輪廓曲線繞著旋轉軸旋轉建立曲面或 SubD。

指令行選項

設定建立 NURBS 曲面或 SubD。

刪除輸入物件 (是) 或保留輸入物件 (否) 。

可將輪廓曲線旋轉 360 度，與設定旋轉角度時輸入 360 度一樣意思。

指定旋轉的起始角度 (從輸入曲線的位置算起的角度)。

從 0 度 (輸入曲線的位置) 開始旋轉。

此選項僅在輸出=曲面時可用。

重建旋轉成形曲面的環繞方向為三階，為非有理 (Non-Rational) 曲面，這樣的曲面在編輯控制點時可以平滑地變形。

以正圓旋轉建立曲面，建立的曲面為有理 (Rational) 曲面，這個曲面在四分點的位置是完全重數節點，這樣的曲面在編輯控制點時可能會產生銳邊。

當輸出=曲面和可塑形的=是時，設定旋轉方向上的控制點數目。

當輸出=SubD 時，設定旋轉方向上的面數。

當輸出=曲面時，將輸入曲線上的切點旋轉為組合邊緣 (是) 或銳邊 (否)。

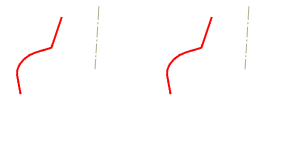

分割正切邊=是 (左) 和分割正切邊=否 (右)。

輸入 subcrv 指令，選取一條曲線的某部分。

請參考
