MoveUVN

工具列 功能表

点的编辑

变动

UVN 移动

窗口

面板 > 移动UVN

MoveUVN 指令沿着曲面的 U、V 或法线方向或沿控制点连线移动选定曲线或曲面的控制点。

移动 UVN 面板

U/V/N

点击箭头或拖动滑块以沿U、V或法线方向移动控制点。

缩放比

设置箭头按钮和滑块的比例。当您单击箭头按钮或将滑块拖放至最右端时,数值 10 可以将控制点移动 10 个模型单位。

UV 移动模式
沿着切线

曲面具有无法打开的编辑点。曲面的每一个控制点都有与之相关联的编辑点。沿切线模式在与 UV 结构线相切的方向上移动一个控制点,或者在关联编辑点处的曲面法线方向移动控制点。

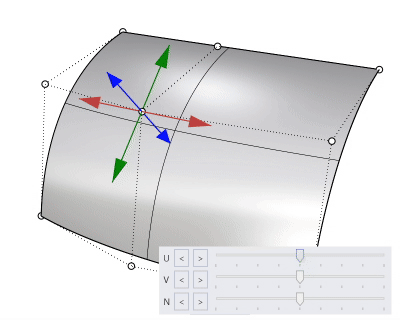

(b) 表示与控制点 (a) 相关联的编辑点。当控制点 (a) 沿切线方向移动时,箭头会显示 UVN 方向。
编辑点移动类似于曲线控制点的移动方式。在曲线的情况下,U 是切线方向,N 是关联编辑点的曲线法线。 V 垂直于 U 和 N。

沿着控制点连线

U 与 V 方向的滑杆会将控制点沿着控制点连线移动。

U 对称/V 对称

将控制点沿着控制点连线及其延伸线移动。

U 对称/V 对称

可以对称性地调整曲面的控制点,您必需选取两侧所有要调整的控制点。

平滑 U/V

在执行 MoveUVN 操作之前使用平滑,可以合并这些操作,使控制点连线平滑,其他操作可用于对形状进行细微更改。

指令行选项

输入脚本指令 -MoveUVN,编辑移动 UVN 面板的可见性。

显示

显示移动 UVN 面板。

隐藏

关闭移动 UVN 面板。

切换

更改移动 UVN 面板的可见性。

请参考

移动物件
