Fin

工具列 功能表

挤出
建立曲面
曲面边栏

曲面

挤出曲线 >

往曲面法线

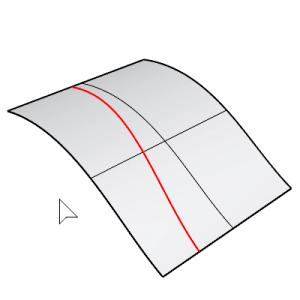

Fin 指令将曲面上的曲线以曲面的法线方向或与曲面正切的方向挤出。

步骤

  1. 选取曲面上的一条曲线。
  2. 选取曲面。
  3. 无限平面: 输入 IP 将打开无限平面选项。

  4. 指定要设定高度的点。
  5. 在曲线上指定要设定不同高度的位置,或按 Enter 使用单一高度。
指令行选项

设定基准点

指定一个点,这个点是以两个点设定挤出距离的第一个点。

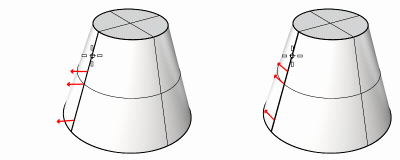

方向

法线

曲面的法线方向挤出建立曲面。

正切

与曲面正切的方向挤出建立曲面。

维基百科: 相切

请参考

挤出曲线与曲面
