尺寸标注指令

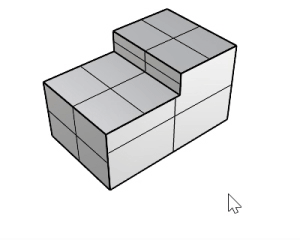

Dimension 指令可以创建与活动工作平面平行的长度、角度、半径等的尺寸标注。尺寸标注可以通过历史记录附加到物件上。
Centermark 指令在曲线中心点位置绘制十字交叉线。
| 指令行选项 | |
|---|---|
|
型式 |
选取注解样式名称。 |
中心点标记属性中心点标记样式
半径或直径尺寸标注的中心点标记的样式。
无
不绘制中心点。
标记
在半径或直径的中心绘制一个十字标记。
标记与线
一个延伸超过物件边缘的线和标记。
| 工具列 | 功能表 |
|---|---|
|
|
出图 直线尺寸标注 |
Dim 指令建立水平或垂直的直线尺寸标注。
步骤
- 执行指令。
- 指定两个点。
指定第三个点以放置标注线。
如果尺寸标注文本不适合放置在尺寸线之间，则可以将尺寸标注文本放置在左侧或右侧。
- 当物件被移动时，线性尺寸标注线和文本会固定在它们的位置上。如果需要随物件移动而重新定位线性尺寸线和文本，则必须将它们一起移动。
| 指令行选项 | |
|---|---|
注解样式 | 选取注解样式名称。 |
物件 | 选取要标注的物件 |
连续建立直线尺寸标注。 | |
复原 | 复原上一个动作。 |
基线 | 从第一点开始继续建立尺寸标注。
|
建立与工作平面 Y 轴平行的尺寸标注。 | |
建立与工作平面 X 轴平行的尺寸标注。 | |
覆盖尺寸属性
尺寸标注应用来自注解样式的设置。如果您需要尺寸标注与其注解样式不同，您可以覆盖尺寸属性中的设置。
- 选择尺寸，在属性面板中，点击尺寸标注按钮以编辑尺寸属性。
或
- 在尺寸标注上双击打开尺寸标注编辑对话框。
附注
与注解样式不同的设置将以蓝色显示。
| 工具列 | 功能表 |
|---|---|
| 出图 其它注解 > 对齐尺寸标注 |
DimAligned 指令建立与两个点平行的直线尺寸标注。
步骤
- 执行指令。
- 指定两个点。
指定第三个点以放置标注线。
如果尺寸标注文本不适合放置在尺寸线之间，则可以将尺寸标注文本放置在左侧或右侧。
- 当物件被移动时，线性尺寸标注线和文本会固定在它们的位置上。如果需要随物件移动而重新定位线性尺寸线和文本，则必须将它们一起移动。
| 指令行选项 | |
|---|---|
注解样式 | 选取注解样式名称。 |
物件 | 选取要标注的物件 |
连续标注 | 连续建立直线尺寸标注。 |
基线 | 从第一点开始继续建立尺寸标注。
|
复原 | 复原上一个动作。 |
覆盖尺寸属性
尺寸标注应用来自注解样式的设置。如果您需要尺寸标注与其注解样式不同，您可以覆盖尺寸属性中的设置。
- 选择尺寸，在属性面板中，点击尺寸标注按钮以编辑尺寸属性。
或
- 在尺寸标注上双击打开尺寸标注编辑对话框。
附注
与注解样式不同的设置将以蓝色显示。
| 工具列 | 功能表 |
|---|---|
| 出图 角度尺寸标注 |
DimAngle 指令从圆弧、两条直线或指定三点标注角度。
| 指令行选项 | |
|---|---|
注解样式 | 选取注解样式名称。 |
点 | 选取要标注角的顶点(1)，然后选择尺寸标注点(2)和(3)。 |
覆盖尺寸属性
尺寸标注应用来自注解样式的设置。如果您需要尺寸标注与其注解样式不同，您可以覆盖尺寸属性中的设置。
- 选择尺寸，在属性面板中，点击尺寸标注按钮以编辑尺寸属性。
或
- 在尺寸标注上双击打开尺寸标注编辑对话框。
附注
与注解样式不同的设置将以蓝色显示。
| 工具列 | 功能表 |
|---|---|
| 出图 其它注解 > 面积尺寸标注 |
DimArea 指令标注封闭的平面曲线、曲面、多重曲面、子曲面、网格或剖面线的面积。
| 指令行选项 | |
|---|---|
类型 | 标注引线使用标注引线标注。 文本在选取的位置放置文字标注。 可以使用面积文本字段计算数值。 |
编辑现有尺寸标注
- 选择现有尺寸标注，在属性面板中编辑引线或文本。
- 或者，双击尺寸标注打开标注引线或文本编辑对话框。
| 工具列 | 功能表 |
|---|---|
| 出图 其它注解 > 曲线长度尺寸标注 |
DimCurveLength 指令标注曲线的长度。
| 指令行选项 | |
|---|---|
类型 | 标注引线使用标注引线标注。 文本在选取的位置放置文字标注。 可以使用曲线长度文本字段计算数值。 |
编辑现有尺寸标注
- 选择现有尺寸标注，在属性面板中编辑引线或文本。
- 或者，双击尺寸标注打开标注引线或文本编辑对话框。
| 工具列 | 功能表 |
|---|---|
| 出图 其它注解 > 平面夹角尺寸标注 |
DimCreaseAngle 指令标注两个平面之间的角度。
覆盖尺寸属性
尺寸标注应用来自注解样式的设置。如果您需要尺寸标注与其注解样式不同，您可以覆盖尺寸属性中的设置。
- 选择尺寸，在属性面板中，点击尺寸标注按钮以编辑尺寸属性。
或
- 在尺寸标注上双击打开尺寸标注编辑对话框。
附注
与注解样式不同的设置将以蓝色显示。
| 工具列 | 功能表 |
|---|---|
| 出图 直径尺寸标注 |
DimDiameter 指令标注曲线的直径。
| 指令行选项 | |
|---|---|
注解样式 | 选取注解样式名称。 |
覆盖尺寸属性
尺寸标注应用来自注解样式的设置。如果您需要尺寸标注与其注解样式不同，您可以覆盖尺寸属性中的设置。
- 选择尺寸，在属性面板中，点击尺寸标注按钮以编辑尺寸属性。
或
- 在尺寸标注上双击打开尺寸标注编辑对话框。
附注
与注解样式不同的设置将以蓝色显示。
| 工具列 | 功能表 |
|---|---|
| 出图 其它注解 > 纵坐标尺寸标注 |
DimOrdinate 指令标注一个点从基准点算起的 X 或 Y 座标。
附注
- 纵座标尺寸标注可以显示一个点距离原点 (基准点) 的垂直或水平距离，例如一个洞的中心点或是某个物件上的一点。
- DimOrdinate 指令可以注释两点之间在X轴或Y轴上的绝对距离。它总是正的，不同于负的向量。
- CNC 相关的制造工业常会使用纵座标尺寸标注，因为纵座标尺寸标注较为简洁。
- 从基准点计算起的 X 或 Y 轴的偏移值可以避免误差累积可能造成的错误。
建立纵座标尺寸标注后可以编辑其引线的控制点，避免与其它尺寸标注或几何物件重叠。
创建一个纵坐标尺寸标注
更新纵坐标尺寸标注
- 选取一个纵坐标尺寸标注。
- 开启它的控制点。(编辑 > 控制点 > 开启控制点)
- 将基点(1)或尺寸点(2)移至新的位置。
尺寸标注文本(3)将会更新，只要您开启了记录建构历史。
| 指令行选项 | |
|---|---|
注解样式 | 选取注解样式名称。 |
X基准 | 不受鼠标指针移动方向影响，强制标注 X 轴的纵座标。 |
Y基准 | 不受鼠标指针移动方向影响，强制标注 Y 轴的纵座标。 |
基准点 | 改变本次标注纵座标时的基准点，下次执行 DimOrdinate 指令时，基准点会重设为工作平面原点。 |
| 角点偏移 | 确定前导端点(3)之前两个角点(1)(2)的偏移距离。选择第一个点后，将显示此选项。  |
覆盖尺寸属性
尺寸标注应用来自注解样式的设置。如果您需要尺寸标注与其注解样式不同，您可以覆盖尺寸属性中的设置。
- 选择尺寸，在属性面板中，点击尺寸标注按钮以编辑尺寸属性。
或
- 在尺寸标注上双击打开尺寸标注编辑对话框。
附注
与注解样式不同的设置将以蓝色显示。
| 工具列 | 功能表 |
|---|---|
| 出图 半径尺寸标注 |
DimRadius 指令标注圆或圆弧的半径。
附注: 寸标注总是与目前的工作平面平行。
| 指令行选项 | |
|---|---|
注解样式 | 选取注解样式名称。 |
曲线上的点 | 指定尺寸标注箭头的起点。 |
覆盖尺寸属性
尺寸标注应用来自注解样式的设置。如果您需要尺寸标注与其注解样式不同，您可以覆盖尺寸属性中的设置。
- 选择尺寸，在属性面板中，点击尺寸标注按钮以编辑尺寸属性。
或
- 在尺寸标注上双击打开尺寸标注编辑对话框。
附注
与注解样式不同的设置将以蓝色显示。
| 工具列 | 功能表 |
|---|---|
| 出图 其它注解 > 旋转尺寸标注 |
DimRotated 指令建立直线尺寸标注，允许旋转尺寸标注线，使它不与 X 或 Y 轴平行。
步骤
- 执行指令。
- 输入一个数值来设置尺寸标注线的旋转角度。
旋转角度也可以通过指定两个点来设置。 - 指定两个点。
- 指定第三个点以放置标注线。
如果尺寸标注文本不适合放置在尺寸线之间，则可以将尺寸标注文本放置在左侧或右侧。
- 当物件被移动时，线性尺寸标注线和文本会固定在它们的位置上。如果需要随物件移动而重新定位线性尺寸线和文本，则必须将它们一起移动。
| 指令行选项 | |
|---|---|
注解样式 | 选取注解样式名称。 |
物件 | 选取要标注的物件 |
连续标注 | 连续建立直线尺寸标注。 |
基线 | 从第一点开始继续建立尺寸标注。
|
覆盖尺寸属性
尺寸标注应用来自注解样式的设置。如果您需要尺寸标注与其注解样式不同，您可以覆盖尺寸属性中的设置。
- 选择尺寸，在属性面板中，点击尺寸标注按钮以编辑尺寸属性。
或
- 在尺寸标注上双击打开尺寸标注编辑对话框。
附注
与注解样式不同的设置将以蓝色显示。
| 工具列 | 功能表 |
|---|---|
| 出图 置中尺寸标注文字 |
DimRecenterText 指令将尺寸标注文字移至默认位置。
工具列 | 功能表 |
|---|---|
| 出图 其它注解 > 体积尺寸标注 |
DimVolume 指令可以标注封闭的挤出物件、曲面、多重曲面、网格或细分物件的体积。
| 指令行选项 | |
|---|---|
类型 | 标注引线使用标注引线标注。 文本在选取的位置放置文字标注。 可以使用体积文本字段计算数值。 |
编辑现有尺寸标注
- 选择现有尺寸标注，在属性面板中编辑引线或文本。
- 或者，双击尺寸标注打开标注引线或文本编辑对话框。
尺寸标注属性文本
样式
所使用的注解样式。
样式功能表
列出模型中可用的注解样式。如果注解样式的属性中有任何与其样式不同的设置，则样式名称后面会出现一个功能表。
高度
文本高度。
遮罩
在文字背后加入底色方块。
无
关闭遮罩。
遮罩颜色
当遮罩设置为单一颜色时，此选项可用，点击颜色条可以更改颜色。
遮罩边界
文本周围空白区域的宽度。
模型空间缩放比
设置元素（例如箭头或文字）在模型空间的缩放比。
通常此值为打印缩放值的倒数。文字的高度、延伸线长度，延伸线偏移距离等显示为它们本身的尺寸值与此值的乘积。
字体
文字的外观。
点击打开下拉列表，输入字体的首字母可快速查找该字体。
点击字体控件两次并滚动鼠标滚轮以选择带有预览的字体。
如果当前系统上缺少注解所使用的字体:
打开模型时将会提示您。
启用警告对话框中的“不再显示此消息”复选框以停止检测丢失的字体。
要重新启用缺失字体检测，请在 Rhino 选项 > 高级中启用 Rhino.Warnings.MissingFontWarning。
工作视窗中的注解显示为替代字体。
在字体列表中以“（未安装）”列出缺少的字体。
B
设定字体样式为粗体。
I
设定字体样式为斜体。
U
设定字体样式为带下划线。
功能变量
功能变量可以使用一些代码显示特定的信息，所有的功能变量的语法都是 %<功能变量与选项>%，当功能变量无法取得需要的信息时会显示 ####，代表发生错误。
- 如果文本字段显示一个长文本字符串，例如一个长文件路径，您可以打开文本的控制点并移动正确的文本点来对文本字符串进行换行。
- 文本字段支持基本的数学运算。
要将文本区域加倍，请在右括号后面添加 *2：
%<Area("d90815b8...80c59a")*2>%
要将两个文本字段连为一个，请使用:
%<CurveLength("07c73fde...8a5c7b")*CurveLength("296ed593...0472e0")>% - 当文本字段与其引用的物件一起被复制时，复制后的文本字段将引用复制后的物件。
切换分数括号
切换分数括号按钮可以在编辑框中选择的文本周围添加或删除[[...]]。被切换分数括号包围的数字将显示为分数，例如 [[1/2]] 将显示为分数。
分数堆叠的语法
分数堆叠旨在解析两个文本字符串，两个文本字符串在开头和结尾处用双方括号内的正斜杠分开。语法为 [[x/y]]，其中 x 表示分数的分子，位于顶部，y 表示分数的分母，位于底部。例如, [[Yes/I do.]] 就是这样进行堆叠的。
度
在文本中输入一个度的符号(°)。
Radius
在文本中输入一个半径的符号(R)。
直径
在文本中输入一个直径的符号(Ø)。
正/负
在文本中输入一个正负号(±)。
指数 2
在文本中输入上标 2 (²) 。
指数 3
在文本中输入上标 3 (³) 。
编辑框
角括号
角括号 "< >" 代表尺寸标注的数值，您可以在角括号前后输入其它文字，或删除角括号。
要输入多行文本，请按住 Alt 键的同时按下 Enter 键。
尺寸标注显示
目前的尺寸标注数值。
编辑栏的字体大小可以通过指令提示选项进行控制。
编辑所选注解物件使用的注解样式。
选择一个注解样式，将其属性应用于当前注解。
匹配文本
自动
自动确定文本放置的位置。
内侧
强制将文本放置在尺寸标注线的内部。
右
将文本强制放置在尺寸标注线的外侧和右侧。
左
将文本强制放置在尺寸标注线的外侧和左侧。
自动左移/自动右移
HintLeft 和 HintRight 将根据您选择放置尺寸线的位置进行自动选择。指定左侧，HintLeft 被选中，指定右侧，HintRight 被选中。当尺寸更改时，尺寸文本不再适合放置在尺寸线之间，尺寸文本将移动到左侧或右侧。
自动左移 | 自动右移 |
尺寸标注线
箭头
箭头 1 / 2
箭头
圆点
斜线
短箭头
V 型箭头
矩形
细箭头
超细箭头
自定义箭头
使用之前定义的图块作为箭头。
当模型中不存在图块时，此选项不可用。
创建一个代表箭头的图块
- 建立一个要作为箭头的图形。
- 使用图形建立一个图块。
附注
箭头图块的基准点决定了箭头放置在尺寸线或引线的端点的位置。在下图中:
(1) 箭头图块的基准点放置在箭头曲线的顶端，尺寸标注线穿过箭头。
(2) 箭头图块的基准点放置在箭头曲线的末端，尺寸标注线未穿过箭头。
如果您希望箭头的尖端准确放置在某个位置，请务必将箭头图块的基准点放置在尖端。
- 可以使用 Block 指令的以物件、以图层和以父物件功能来控制箭头的外观。
无箭头
不绘制箭头。
箭头大小
箭头顶部到尾部的长度。
匹配箭头
当箭头没有足够的空间时，你可以强制其位置。
自动
自动确定箭头放置的位置。
内侧
强制箭头到尺寸标注线的内侧。
外侧
强制箭头到尺寸标注线的外侧。
如果箭头在外面，则在延长线之间绘制尺寸线
当箭头在外侧时强制绘制尺寸线。
长度单位
单位 - 格式
注解样式的单位和格式。
长度缩放比
尺寸标注中的距离乘以该数值。
线性分辨率
距离的十进制小数位数。
四舍五入
将尺寸标注四舍五入到最接近的列出值。
前缀/后缀
在尺寸文本之前或之后添加的文本。
前缀和后缀仅在尺寸文本字符串包含"<>"时显示。
消零
关闭尺寸标注开头或末尾的零的显示。
没有消零
0.560
消除开头的零
.560
消除末尾的零
0.56
消除开头和末尾的零
.56
换算单位
使用换算单位
以线性尺寸显示第二个单位。
单位 - 格式
注解样式的单位和格式。
长度缩放比
尺寸标注中的距离乘以该数值。
线性分辨率
距离的十进制小数位数。
四舍五入
将尺寸标注四舍五入到最接近的列出值。
前缀/后缀
在尺寸文本之前或之后添加的文本。
前缀和后缀仅在尺寸文本字符串包含"<>"时显示。
消零
关闭尺寸标注开头或末尾的零的显示。
没有消零
0.560
消除开头的零
.560
消除末尾的零
0.56
消除开头和末尾的零
.56
换算单位
在尺寸线的另一侧显示换算单位。
公差
公差样式
控制公差以何种格式显示在尺寸标注线上。
无公差
不加入公差
对称
加入有正负号 (±) 的单一公差值。
偏差值
在尺寸标注线上显示以 + (加号)字符开头的正公差和以- (减号)字符开头的负公差。输入负数会将容差显示从正反转为负，从负反转为正。
限制
以尺寸标注的长度加上正公差的数值做为长度的上限。以尺寸标注的长度加上负公差的数值做为长度的下限。
分辨率
指定公差值的小数位数。
换算分辨率
以换算单位指定公差值的小数位数。
正公差
指定最大或高公差值。
负公差
指定最小或低公差值。
文本高度缩放 (%)
指定公差值的相对文本高度。此设置仅适用于堆叠类型的公差。
更多属性
请参考 注解: 角度单位
请参考: 注解: 箭头
请参考: 注解: 中心点标记
请参考: 注解: 尺寸标注
请参考: 注解: 标注引线
请参考: 注解: 长度单位
请参考: 注解: 径向尺寸标注文本
请参考: 注解: 公差
工具列 | 功能表 |
|---|---|
| 出图 设置尺寸标注图层 |
SetDimensionLayer 指令决定是在当前图层还是指定图层上创建尺寸标注。
与尺寸标注相关的指令:
Dim, DimAligned, DimAngle, DimCreaseAngle, DimDiameter, DimOrdinate, DimRadius, DimRotated
设置尺寸标注图层
启用使用尺寸标注图层选项。
输入图层名称。
或者，选择列表选项，从列表中指定一个图层。
如果输入的图层不存在，将会创建该图层。
指令行选项
使用尺寸标注图层
启用尺寸标注图层。
尺寸标注图层
为尺寸标注物件设置图层。
- 如果删除了尺寸标注图层，尺寸标注图层选项将被重置为 "目前的"。
- 如果重命名了尺寸标注图层，尺寸标注图层选项将更新。
列表
从现有的图层列表中选择一个图层。
重设
将尺寸标注图层设置为 "目前的"。
尺寸标注将会创建在当前图层上。
