Detail

工具列 功能表

出图
图纸配置

视图

图纸配置 > 添加子视图

Detail 指令管理图纸配置里的子视图工作视窗。

子工作视窗是可以放置在图纸配置里的模型工作视窗。

子视图可以像一般物件一样复制

指令行选项

新增

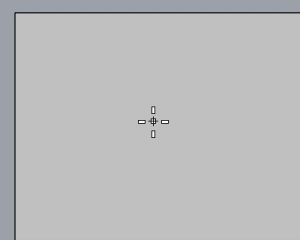

画一个矩形建立子视图。

打开子视图的控制点。

拖曳控制点调整子视图的大小。

拖曳子视图的边框可以移动子视图,子视图可以相互重叠。

启用

您也可以使用双击启用子视图,编辑完成后再双击任何位置关闭子视图的启用状态。

从子视图

根据所选子视图的相对位置,使用子视图方向添加一个新的子视图。

投影 (第一角/第三角)

根据第一或第三角投影的规则创建新的子视图。

第一角投影

第三角投影
缩放比

设定图纸配置上与模型里距离的缩放比。

锁定

将子视图锁定,使子视图在启用时无法平移或缩放。

解除锁定

解除子视图的锁定状态。

启用图纸

子视图启用时可以关闭子视图的启用状态回到图纸配置,您也可以双击启用的子视图之外的位置。

子视图属性

设定选取的子视图的物件属性

选项

名称

子视图的工作视窗标题。

锁定

将子视图锁定,使子视图在启用时无法平移或缩放。

缩放比

设定子视图的缩放比。

___ <单位> (纸上尺寸)
___ <单位> (模型尺寸)

在图纸配置中标注尺寸距离

在图纸配置工作视窗中,子视图中的物件使用模型空间距离进行注释。

在此示例中,蓝色圆形位于图纸配置工作视窗中,其半径被标注为10个单位(图纸配置空间距离)。红色圆形位于子视图工作视窗中,无论半径尺寸是在子视图工作视窗中创建还是图纸配置工作视窗中创建,它都被标注为100个单位(模型空间距离)。

通过子视图工作视窗选取物件

  1. 双击一个子视图工作视窗使之成为活动视窗。
  2. 选取子视图工作视窗中的一些物件。
  3. 按住 Shift 键的同时双击另一个工作视窗。
    在第一个子视图工作时长中选择的物件将保持选取状态。

相关指令

CopyDetailToViewport

工具列 功能表

Layout

不在功能表上。

CopyDetailToViewport 指令复制选取的子视图为模型工作视窗。

步骤

CopyViewportToDetail

工具列 功能表

图纸配置

不在功能表上。

CopyViewportToDetail 指令将模型工作视窗复制或转换为一个新的图纸配置的子视图。

步骤

指令行选项

方式

复制

复制选取的模型工作视窗至一个新的图纸配置里成为子视图,并保留选取的模型工作视窗。

移动

复制选取的模型工作视窗至一个新的图纸配置里成为子视图,并删除选取的模型工作视窗。

HideInDetail

工具列 功能表

图纸配置
可见性

不在功能表上。

HideInDetail 指令在子视图中隐藏选取的物件。

指令行选项

子视图 (使用中的/非使用中的)

仅在图纸配置中的使用中的子视图,或所有非使用中的子视图中隐藏选定物件。

ShowInDetail

工具列 功能表

图纸配置

可见性

不在功能表上。

ShowInDetail 指令重新显示在子视图里隐藏的物件。

ShowSelectedInDetail

工具列 功能表

图纸配置
可见性

不在功能表上。

ShowSelectedInDetail 指令重新显示在子视图里隐藏的选取物件。

HideLayersInDetail

工具列 功能表

图纸配置
可见性

不在功能表上。

HideLayersInDetail 指令将图层在子视图里隐藏。

ShowLayersInDetail

工具列 功能表

图纸配置
可见性

不在功能表上。

ShowLayersInDetail 指令重新显示在子视图里隐藏的图层。

请参考

Layout

建立用于打印的图纸配置工作视窗。

SelDetail

在图纸配置工作视窗中选择所有的子视图。
