Detail

도구모음 메뉴

제도
레이아웃

레이아웃 > 디테일 뷰 추가

Detail 명령은 레이아웃 디테일 뷰포트를 관리합니다.

디테일 뷰포트는 레이아웃 뷰포트에 배치할 수 있는 모델링 뷰포트입니다.

선택된 디테일 뷰는 Copy 명령으로 복사할 수 있습니다.

명령행 옵션

추가

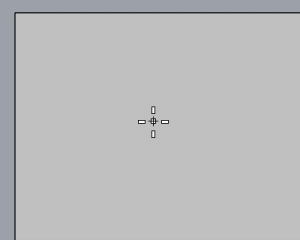

직사각형을 그려 디테일 뷰에 추가합니다.

디테일 뷰의 제어점을 켭니다.

제어점을 끌어 디테일 뷰의 크기를 조정합니다.

활성뷰를 클릭하고 끌어 움직입니다. 이웃하는 뷰와 겹칠 수 있습니다.

사용

디테일을 두 번 클릭하여 활성화할 수 있습니다. 화면에서 다른 부분을 두 번 클릭하면 비활성화됩니다.

  • 디테일 뷰의 겹친 영역에서, 디테일 뷰의 중심에 가깝게 두 번 클릭하여 활성화합니다.
디테일로부터

선택된 디테일 뷰의 상대적 위치를 기준으로 하는 뷰 방향을 가진 새 디테일 뷰를 추가합니다.

투영 (제1각법/제3각법)

제1각법 또는 제3각법 투영 규칙을 기준으로 새로운 디테일 뷰를 만듭니다.

1각 투영(제1각법)

3각 투영(제3각법)
배율

레이아웃에서의 거리를 모델에서의 거리로 설정합니다.

잠금

뷰가 초점 이동 또는 확대/축소되지 않도록 디테일을 잠급니다.

잠금_해제

잠김 디테일을 잠금 해제합니다.

페이지_사용

디테일 뷰를 설정/해제하고, 레이아웃 뷰포트로 되돌립니다. 화면의 다른 부분을 두 번 클릭해도 됩니다.

디테일 뷰 속성

선택된 디테일의 개체 속성을 관리합니다.

옵션

이름

디테일 뷰의 뷰포트 제목입니다.

잠김

뷰가 초점 이동 또는 확대/축소되지 않도록 디테일을 잠급니다.

배율값

디테일의 크기 조정에 필요한 배율을 설정합니다.

___ <단위> (레이아웃)
___ <단위> (모델)

레이아웃에서 거리 치수 측정

레이아웃 뷰포트에서 디테일 뷰의 개체는 모델 공간 거리를 기준으로 주석 처리됩니다.

이 예에서, 파란색 원은 레이아웃 뷰포트에 있습니다. 반지름은 10 단위로 주석 처리되었습니다(레이아웃 공간 거리). 빨간색 원은 디테일 뷰에 있습니다. 이 반지름 치수가 디테일 뷰포트 또는 레이아웃 뷰포트에서 만들어졌는지와 상관없이, 반지름은 100 단위로 주석 처리되었습니다(모델 공간 거리).

디테일 뷰포트 간에 개체 선택

  1. 디테일 뷰포트를 두 번 클릭하여 활성화합니다.
  2. 디테일 뷰포트에서 일부 개체를 선택합니다.
  3. Shift 키를 누른 상태에서 다른 디테일 뷰포트를 두 번 클릭합니다.
    첫 번째 디테일 뷰포트에서 선택한 개체가 선택 상태로 유지됩니다.

관련 명령

CopyDetailToViewport

도구모음 메뉴

레이아웃

메뉴에 없습니다.

CopyDetailToViewport 명령은 선택된 디테일을 모델 뷰포트에 복사합니다.

과정

  • 복사할 디테일을 클릭합니다.

CopyViewportToDetail

도구모음 메뉴

레이아웃

메뉴에 없습니다.

CopyViewportToDetail 명령은 모델 뷰포트를 디테일 뷰포트로써 새 레이아웃으로 복사 또는 이동합니다.

과정

  • 복사할 뷰포트를 클릭합니다.
명령행 옵션

변형

복사

선택된 모델 뷰포트를 새 레이아웃으로 복사하고, 모델 뷰포트를 유지합니다.

이동

선택된 모델 뷰포트를 새 레이아웃으로 복사하고, 모델 뷰포트를 제거합니다.

HideInDetail

도구모음 메뉴

레이아웃
표시 여부

메뉴에 없습니다.

HideInDetail 명령은 디테일 뷰에서 선택된 개체를 숨깁니다.

명령행 옵션

디테일 (활성/비활성)

활성 디테일 뷰에서만 또는 레이아웃의 비활성 디테일 뷰에서 선택된 개체를 숨깁니다.

ShowInDetail

도구모음 메뉴

레이아웃

표시 여부

메뉴에 없습니다.

ShowInDetail 명령은 디테일 뷰의 모든 숨겨진 개체를 다시 표시합니다.

ShowSelectedInDetail

도구모음 메뉴

레이아웃
표시 여부

메뉴에 없습니다.

ShowSelectedInDetail 명령은 디테일 뷰의 선택된 숨겨진 개체를 다시 표시합니다.

HideLayersInDetail

도구모음 메뉴

레이아웃
표시 여부

메뉴에 없습니다.

HideLayersInDetail 명령은 디테일 뷰에서 레이어를 숨깁니다.

ShowLayersInDetail

도구모음 메뉴

레이아웃
표시 여부

메뉴에 없습니다.

ShowLayersInDetail 명령은 디테일 뷰에서 숨겨진 레이어를 다시 표시합니다.

참고 항목

Layout

인쇄 레이아웃 뷰포트를 만듭니다.

SelDetail

레이아웃 뷰포트에서 모든 디테일 뷰 직사각형을 선택합니다.
