Fichier
Propriétés
| Barre d'outils | Menu |
|---|---|
|
|
Fichier Propriétés |
Les propriétés des types de ligne gèrent les motifs de types de ligne du modèle actuel.
Définit le facteur d'échelle général pour tous les motifs de type de ligne dans les fenêtres de modélisation.
La commande DéfinirÉchelleTypeLigne permet de modifier cette valeur à partir de la ligne de commande.
Les types de ligne sont définis par une liste de longueurs de tirets et de vides, en commençant toujours par un tiret. Un tiret dont la longueur est nulle est un point.
PoucesDéfinit les pouces comme échelle d'affichage utilisée pour les types de lignes.
MillimètresDéfinit les millimètres comme échelle d'affichage utilisée pour les types de lignes.
Utilise le style Plat (gauche), Arrondi (milieu) ou Carré (droite) pour dessiner l'extrémité des courbes.
Utilise le style CoupeBiaise (gauche), Arrondi (milieu) ou Biseau (droite) pour dessiner les jonctions entre les sommets des courbes.

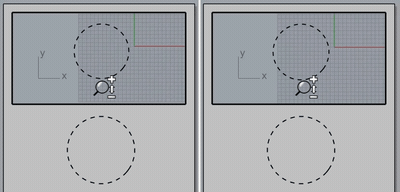

Activez l'Affichage de l'impression pour voir les styles d'extrémité et de jonction dans les fenêtres.
.
Définit la largeur du type de ligne en fonction des pixels d'écran ou des unités du modèle.
Permet de définir l'épaisseur du type de ligne.
Permet de donner un effet au type de ligne.
Définit la position où s'appliquera la largeur effilée sur une courbe.
0 correspond au début de la courbe et 1 à la fin.
La valeur par défaut, 0.5, se trouve au milieu de la courbe.
Contrôle la largeur de la ligne au niveau de la position de l'effilement.
Contrôle la largeur de la ligne à la fin de la courbe.
Ajoute une définition de type de ligne.
Crée une copie de la définition de type de ligne sélectionnée.
Supprime une définition de type de ligne.
Importe des définitions de types de ligne à partir d'un fichier .3dm, .lin ou .txt.
Dans la boîte de dialogue Importer des types de ligne, sélectionnez les types de ligne à importer.
Rétablit les types de lignes prédéfinis ayant été supprimés.
Cliquez sur son nom pour le renommer.
"1,1" définit un motif avec un tiret d'une unité suivi d'un espace d'une unité.
"2,.5" définit un motif avec un tiret de 2 unités suivi d'un espace d'une demi unité.
"1,.25,.25,.25" définit un motif avec un tiret d'une unité suivi d'un espace d'un quart d'unité, d'un tiret d'un quart d'unité et d'un espace d'un quart d'une unité.
Des motifs "tiret espace" complexes peuvent être créés de cette façon.
Les unités sont définies avec un indicateur dans les fichiers de type de lignes de Rhino. Tous les motifs suivants utiliseront les unités indiquées. Vous pouvez changer d'unité au cours d'un fichier. Si aucun indicateur n'est défini, les millimètres sont utilisés.
Tous les motifs de lignes suivants seront en millimètres.
Tous les motifs de lignes suivants seront en pouces.
|
Barre d'outils |
Menu |
|---|---|
|
|
Courbe Courbe à partir d'objets > Extraire des segments de type de ligne |
La commande ExtraireSegmentsTypeDeLigne convertit les motifs de types de ligne des courbes sélectionnées en segments de courbe et en points.
Les propriétés de type de ligne des segments de courbe extraits seront définies sur par objet et continu.
Options de la ligne de commande
Supprime les courbes de départ.
Réunit dans un groupe les segments de courbe extraits de chaque courbe de départ.
Place les segments de courbe extraits sur le calque actuel ou sur le même calque que les courbes de départ.
| Barre d'outils | Menu |
|---|---|
|
|
La commande AffichageTypeLigne configure l'affichage des types de lignes dans les fenêtres.
Options de la ligne de commande
Active ou désactive l'affichage des types de ligne dans les fenêtres.
Redémarre le motif du type de ligne au début de chaque segment de polyligne.
Redémarre le motif du type de ligne lorsque l'angle entre les segments de polyligne est supérieur à cette valeur.
|
Barre d'outils |
Menu |
|---|---|
|
|
Fenêtre Panneaux > Types de lignes |
La commande TypesLignes affiche les définitions de types de ligne du document dans un panneau à onglets.
Panneau Types de lignes
NouveauAjouter un nouveau type de ligne dans le document.
CopierDuplique le type de ligne sélectionné.
SupprimerSupprime du document le type de ligne sélectionné.
Définit le facteur d'échelle général pour tous les motifs de type de ligne dans les fenêtres de modélisation.
La commande DéfinirÉchelleTypeLigne permet de modifier cette valeur à partir de la ligne de commande.
Le nom du motif de type de ligne.
Les types de ligne sont définis par une liste de longueurs de tirets et de vides, en commençant toujours par un tiret. Un tiret dont la longueur est nulle est un point.
Définit les millimètres ou les pouces comme échelle d'affichage utilisée pour les types de lignes.
Utilise le style Plat (gauche), Arrondi (milieu) ou Carré (droite) pour dessiner l'extrémité des courbes.
Utilise le style CoupeBiaise (gauche), Arrondi (milieu) ou Biseau (droite) pour dessiner les jonctions entre les sommets des courbes.
Activez l'Affichage de l'impression pour voir les styles d'extrémité et de jonction dans les fenêtres.
Permet de définir l'épaisseur du type de ligne.
Définit la largeur du type de ligne en fonction des pixels d'écran ou des unités du modèle.
Permet de donner un effet au type de ligne.
Définit la position où s'appliquera la largeur effilée sur une courbe.
0 correspond au début de la courbe et 1 à la fin.
La valeur par défaut, 0.5, se trouve au milieu de la courbe.
Contrôle la largeur de la ligne au niveau de la position de l'effilement.
Contrôle la largeur de la ligne à la fin de la courbe.
Menu contextuel du bouton de droite de la souris
Cliquez avec le bouton de droite sur un type de ligne pour afficher le menu contextuel.
Assigner aux objets sélectionnésApplique le type de ligne à tous les objets de la sélection.
Ou sélectionnez les courbes et double cliquez sur le motif du type de ligne tout en maintenant la touche Maj enfoncée.
Assigner à un calqueApplique le type de ligne au calque sélectionné.
Sélectionner des objetsSélectionne les objets affichant le type de ligne soit Par calque ou Par objet.
Ou double-cliquez sur le motif de type de ligne.
Seuls les objets permettant l'affichage des types de ligne seront sélectionnés.
Les objets inclus dans des occurrences de bloc et utilisant le type de ligne ne peuvent pas être sélectionnés.
CopierCrée une copie du type de ligne.
SupprimerSupprime le type de ligne du document.
Ajouter des valeurs par défautRétablit les types de lignes prédéfinis ayant été supprimés.
|
Barre d'outils |
Menu |
|---|---|
|
|
La commande DéfinirTypeLignePersonnalisé permet d'éditer les propriétés des types de ligne d'un objet dans une boîte de dialogue flottante.
| Barre d'outils | Menu |
|---|---|
|
|
|
La commande DéfinirTypeLigne applique un type de ligne aux courbes sélectionnées.
| Barre d'outils | Menu |
|---|---|
|
|
|
La commande DéfinirTypeLigneCalque applique un type de ligne au calque indiqué.
| Barre d'outils | Menu |
|---|---|
|
|
|
La commande DéfinirÉchelleTypeLigne définit l'échelle générale des types de lignes à partir de la ligne de commande.
