DéplacerUVN

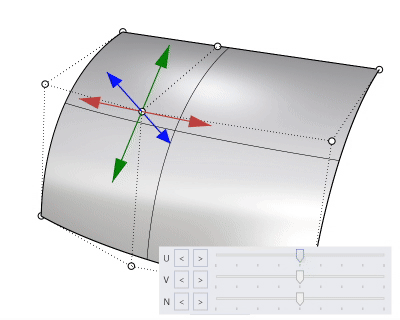

La commande DéplacerUVN déplace les points de contrôle de la courbe ou surface sélectionnée le long des directions normale, u et v ou des polygones de contrôle.

Panneau Déplacement UVN

U/V/N

Cliquez sur une flèche ou déplacez un glisseur pour déplacer un point de contrôle dans la direction u, v ou normale.

Échelle

Définit l'échelle des flèches et des glisseurs. Une échelle égale à 10 déplace un point de contrôle de 10 unités lorsque vous cliquez sur une flèche ou que vous déplace un glisseur vers la fin.

Mode de déplacement UV

Le long de la tangente

Une surface possède des points d'édition qui ne peuvent pas être activés. Chaque point de contrôle d'une surface possède un point d'édition associé. Le mode Le long de la tangente déplace un point de contrôle dans la direction tangente aux courbes isoparamétriques UV ou dans la direction normale de la surface au niveau du point d'édition associé.

(b) représente le point d'édition associé au point de contrôle (a). Les flèches affichent les directions U, V et N lorsque le point de contrôle (a) est déplacé en mode Le long de la tangente.

Le résultat est similaire avec les points de contrôle des courbes. Dans le cas des courbes, U est la direction tangente et N est la normale de la courbe au niveau du point d'édition associé. V est perpendiculaires à U et N.

• Le diagramme de courbure d'une courbe dessine les indicateurs dans la direction normale de la courbe.

Le long d'un polygone de contrôle

Les glisseurs u et v déplacent les points le long des arrêtes du polygone de contrôle.

Le long des prolongements

Le point de contrôle se déplacera le long des prolongements imaginaires du polygone de contrôle.

Symétrie U/Symétrie V

Rend possible la modification des deux côtés d'une surface symétrique en même temps. Vous devez sélectionner tous les points à modifier.

Lissage U/V

Utilisez le lissage avant la commande DéplacerUVN afin que les actions puissent être combinées. Le lissage tend à rendre plus régulière la grille de points de contrôle, les autres options peuvent alors être utilisées pour déformer la surface.

Options de la ligne de commande

Tapez la commande précédée d'un tiret, -DéplacerUVN, pour scripter la visibilité du panneau Déplacer UVN.

Afficher

Ouvre le panneau Déplacer UVN.

Cacher

Fermer la panneau Déplacer UVN

Inverser

Change la visibilité du panneau Déplacer UVN.
