CongéBord

CongéBord

Barre d'outils	Menu
Solides	Solide Congé entre bords > Congé entre bords

Barre d'outils

Solide

Congé entre bords >

Congé entre bords

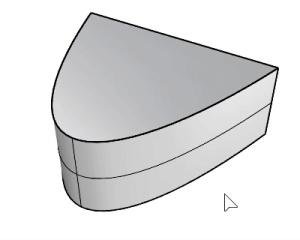

La commande CongéBord crée une surface de congé tangente entre plusieurs bords d'une polysurface avec différentes valeurs de rayons, limite les surfaces de départ et joint ces dernières aux surfaces du congé.

Objets de départ compatibles
Bords de polysurface/extrusion

Objets de départ compatibles

Bords de polysurface/extrusion

Étapes

Sélectionnez les bords.

Ou, double-cliquez sur un bord pour sélectionner les bords tangents.
Modifiez les options et les poignées de rayon.

Remarque

Si une poignée est déplacée sur l'extrémité du bord, le congé sera prolongé au-delà de la surface. La surface devra ensuite être limitée.

Utilisez une fenêtre ou la touche Maj tout en cliquant pour sélectionner plusieurs poignées.

Options de la ligne de commande
MontrerRayon	Oui Affiche les poignées de rayon dans la fenêtre. Non Masque les poignées de rayon dans la fenêtre. Une poignée de rayon cachée sera affichée lorsque le curseur de la souris se trouvera proche du rayon.
RayonSuivant	Indique le rayon correspondant à au bord suivant.
EnchaînerBords	Sélectionne automatiquement les bords adjacents en fonction de la continuité. Comment sélectionner des bords en chaîne
BordsFace	Cliquez sur une face pour sélectionner ses bords frontières. Les bords tangents sont exclus.
SélectionBordPrécédent	Si la commande est annulée ou si elle se termine prématurément, l'option SélectionBordPrécédent re-sélectionne les bords sélectionnés avant. Il est possible de récupérer jusqu'à 20 ensembles de sélection.
LimiterEtJoindre	Limite et joint la surface obtenue avec les surfaces de départ. L'historique ne fonctionne que si LimiterEtJoindre=Non.
SélectionnerBords	Permet de sélectionner d'autres bords lorsque la sélection a été fermée.
Aperçu	Affiche un aperçu dynamique. Vous pouvez changer les options et l'aperçu sera actualisé.
Modifier	Modifie le dernier ensemble de bords sélectionné. Conseil : Lorsque aucune commande n'est en cours d’exécution, vous pouvez double cliquer sur l'objet pour lancer le mode d'édition. Pour modifier des bords Sélectionnez l'objet à modifier. Les bords modifiables sont mis en surbrillance. Modifiez la taille des poignées. Cliquez sur l'option SélectionnerBords. Utilisez Maj+ clic pour ajouter des bords. Utilisez Ctrl + clic pour supprimer des bords. Supprime tous les bord du dernier ensemble de bords sélectionné et revient à l'ensemble de bords précédent. 1) Premier ensemble de bords. 2) Deuxième ensemble de bords. 3) Suppression de tous les bord du deuxième ensemble si vous avez besoin de modifier le premier ensemble de bords.

Options de la ligne de commande

MontrerRayon

Oui

Affiche les poignées de rayon dans la fenêtre.

Non

Masque les poignées de rayon dans la fenêtre. Une poignée de rayon cachée sera affichée lorsque le curseur de la souris se trouvera proche du rayon.

RayonSuivant

Indique le rayon correspondant à au bord suivant.

EnchaînerBords

Sélectionne automatiquement les bords adjacents en fonction de la continuité.

Comment sélectionner des bords en chaîne

BordsFace

Cliquez sur une face pour sélectionner ses bords frontières. Les bords tangents sont exclus.

SélectionBordPrécédent

Si la commande est annulée ou si elle se termine prématurément, l'option SélectionBordPrécédent re-sélectionne les bords sélectionnés avant. Il est possible de récupérer jusqu'à 20 ensembles de sélection.

LimiterEtJoindre

Limite et joint la surface obtenue avec les surfaces de départ.

L'historique ne fonctionne que si LimiterEtJoindre=Non.

SélectionnerBords

Permet de sélectionner d'autres bords lorsque la sélection a été fermée.

Aperçu

Affiche un aperçu dynamique. Vous pouvez changer les options et l'aperçu sera actualisé.

Modifier

Modifie le dernier ensemble de bords sélectionné.

Conseil : Lorsque aucune commande n'est en cours d’exécution, vous pouvez double cliquer sur l'objet pour lancer le mode d'édition.

Pour modifier des bords

Sélectionnez l'objet à modifier. Les bords modifiables sont mis en surbrillance.
Modifiez la taille des poignées.
Cliquez sur l'option SélectionnerBords.
Utilisez Maj+ clic pour ajouter des bords. Utilisez Ctrl + clic pour supprimer des bords.

Supprime tous les bord du dernier ensemble de bords sélectionné et revient à l'ensemble de bords précédent.

1) Premier ensemble de bords. 2) Deuxième ensemble de bords.

3) Suppression de tous les bord du deuxième ensemble si vous avez besoin de modifier le premier ensemble de bords.

Les options de Rayon et de Distance apparaissent dans la ligne de commande lorsque vous faites glisser la manette d'une poignée.

Options de rayon/distance
ÀPartirDeCourbe	Sélectionnez une courbe. Le rayon de la courbe au niveau de la sélection sera utilisé.
ÀPartirDeDeuxPoints	Indiquez deux points pour définir la distance du rayon.

Options des poignées
AjouterPoignée	Ajoute une poignée le long des bords.
CopierPoignée	Ajouter une nouvelle poignée en utilisant la distance à partir de la poignée sélectionnée.
SupprimerPoignée	Visible uniquement quand au moins une poignée a été ajoutée.
DéfinirTous	Définit la distance ou le rayon pour toutes les poignées.
LierPoignées	Lorsqu'une poignée est modifiée, toutes les autres sont actualisées.

Remarque

Seules les poignées ajoutées peuvent être supprimées.
Les poignées par défaut aux extrémités de chaque segment de bord ouvert ne peuvent être ni déplacées ni supprimées. La commande a besoin de ces informations pour fonctionner.
La poignée sur l'extrémité d'un bord simple fermé peut être déplacée mais pas supprimée.
Si un rayon est plus grand que le rayon du bord au niveau de la position de la poignée, la poignée est affichée en rouge foncé et indique le rayon du bord. Il s'agit du rayon maximum permis au niveau de la poignée. Dans le cas ci-dessous, un rayon plus grande que 3,102 unités échouera.

Options de type de rail
DistÀPartirBord	La distance à partir des bords détermine l'intersection.
BilleRoulante	Le rayon d'une bille roulante détermine l'intersection.
DistEntreRails	La distance entre les rails des bords détermine l'intersection.

Options de type de rail

DistÀPartirBord

La distance à partir des bords détermine l'intersection.

BilleRoulante

Le rayon d'une bille roulante détermine l'intersection.

DistEntreRails

La distance entre les rails des bords détermine l'intersection.

Astuces

Réalisez toujours les congés en allant du plus grand rayon jusqu'au plus petit.

Supprimez tous les bords inutiles avant le congé, en utilisant la commande FusionnerToutesFacesCoplanaires ou en créant la surface de façon plus simple. En diminuant le nombre de bords entrecroisés, le congé rencontrera moins de problèmes le long de bords lorsqu'il essaiera de les limiter et joindre avec les surfaces adjacentes.

Vérifiez que l'espace est suffisant pour que la surface de congé puisse être limitée et jointe avec les surfaces adjacentes. L'angle entre les surfaces, la précision du raccordement sur le rail autour des sommets et le type de rail ont tous un rôle.
