ExtruderCourbe

 Historique activé

 Extrusions activées

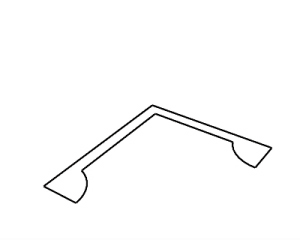

La commande ExtruderCourbe crée une surface en faisant glisser une courbe le long d'une ligne droite.

• Par défaut, les courbes planes sont extrudées verticalement par rapport au plan de la courbe. Si la courbe n'est pas plane, la direction de l'extrusion par défaut dépend de la direction z du plan de construction actif.

• La direction de l'aperçu d'extrusion dans la fenêtre définit la direction positive de la distance.

• Un objet d'extrusion ne sera créé que si la courbe de départ est plane et que la direction de l'extrusion est verticale par rapport au plan de la courbe. Sinon, c'est une polysurface qui est créée. Si vous voulez toujours créer une polysurface, vous pouvez désactiver l'option Utiliser des extrusions si possible.

Options de la ligne de commande

Direction

Indiquez deux points pour définir la direction d'extrusion.

DeuxCôtés

Extrude sur les deux côtés de la courbe de départ.

Solide

Si la courbe de profil est fermée et plane, les deux extrémités de l'objet extrudé sont remplies avec des surfaces planes qui sont jointes pour créer une polysurface fermée.

VersFrontière

Extrude l'objet vers une surface frontière.

EffacerOriginal

Efface (Oui) ou conserve (Non) l'objet de départ.

DiviserSurTangentes

DéfinirPointBase

Cliquez pour indiquer le premier des deux points qui serviront à définir la distante exclusion.

SousCourbe

Tapez SousCourbe pour sélectionner une partie d'une courbe.
